2-Draht Türsprechanlage nachrüsten – Technik, Anschluss & Praxis

Eine 2-Draht Türsprechanlage gehört zu den einfachsten Möglichkeiten, eine moderne Türkommunikation nachzurüsten. Der große Vorteil dieser Technik: Stromversorgung und Datenübertragung laufen über nur zwei vorhandene Leitungen. Dadurch lassen sich viele Anlagen installieren, ohne neue Kabel zu verlegen oder Wände aufzuschlitzen.

Gerade in Bestandsgebäuden ist das ein entscheidender Vorteil. In vielen Häusern sind bereits alte Klingeldrähte vorhanden, die sich für ein 2-Draht BUS-System weiter nutzen lassen. Moderne Systeme ermöglichen dabei nicht nur eine Gegensprechfunktion, sondern oft auch eine Videoübertragung mit Kamera, Display und Türöffner.

Wenn Sie zunächst wissen möchten, welche Türsprechanlage sich generell im Altbau nachrüsten lässt, finden Sie eine Übersicht in meinem Ratgeber zur Türsprechanlage im Altbau nachrüsten. In diesem Artikel geht es dagegen gezielt um die Technik: Ich erkläre, wie eine 2-Draht Türsprechanlage funktioniert, wie Sie vorhandene Leitungen prüfen und wie sich das System Schritt für Schritt installieren lässt.

Das Wichtigste in 60 Sekunden

Eine 2-Draht Türsprechanlage nutzt zwei Leitungen, um Stromversorgung und Daten gleichzeitig zu übertragen. Dadurch lassen sich moderne Türkommunikationssysteme häufig über vorhandene Klingeldrähte installieren – ohne neue Kabel verlegen zu müssen. Das macht diese Technik besonders interessant für Bestandsgebäude und Altbauten.

Heute sind vor allem 2-Draht Video-Türsprechanlagen verbreitet, bei denen zusätzlich zur Gegensprechfunktion eine Kamera in der Außenstation integriert ist. Daneben gibt es weiterhin 2-Draht Audio-Türsprechanlagen, die ohne Kamera arbeiten und sich oft einfacher installieren lassen.

Die wichtigsten Punkte im Überblick:

• Nur zwei Adern für Strom und Kommunikation
  Über die Zweidrahtleitung werden sowohl die Stromversorgung als auch Audio-, Video- und Steuerdaten übertragen.
• Audio- und Videoanlagen verfügbar
  Neben 2-Draht Video-Türsprechanlagen sind auch klassische Audio-Türsprechanlagen ohne Kamera weit verbreitet.
• Ideal für Nachrüstung im Bestand
  Häufig können vorhandene Klingeldrähte weiter genutzt werden.
• BUS-System statt Einzelverdrahtung
  Außenstation, Innenstation und Türöffner kommunizieren über eine gemeinsame Leitung.
• Flexible Erweiterung möglich
  Viele Systeme lassen sich mit mehreren Innenstationen oder zusätzlichen Türstationen erweitern.

💡 Praxis-Tipp:
Wenn bereits eine alte Klingelleitung vorhanden ist, gehört eine 2-Draht Türsprechanlage zu den einfachsten Möglichkeiten, eine moderne Audio- oder Video-Türkommunikation nachzurüsten.

Typische 2-Draht Türsprechanlagen-Sets für die Nachrüstung

In der Praxis werden bei der Nachrüstung meist komplette 2-Draht Türsprechanlagen-Sets eingesetzt. Diese Systeme enthalten bereits die wichtigsten Komponenten wie Außenstation, Innenmonitor und Netzteil und können häufig über vorhandene Klingeldrähte betrieben werden.

Je nach Hersteller unterscheiden sich diese Anlagen vor allem im Systemkonzept. Während klassische BUS-Systeme modular aufgebaut sind und sich auch für größere Anlagen erweitern lassen, gibt es daneben einfache Komplettsets für kleinere Installationen.

Systeme etablierter Hersteller wie Balter, Ritto oder Legrand basieren meist auf modularen 2-Draht BUS-Systemen. Diese lassen sich sowohl im Einfamilienhaus als auch im Mehrfamilienhaus einsetzen und bei Bedarf um zusätzliche Innenstationen oder Türstationen erweitern.

Einige günstigere Anlagen – zum Beispiel Komplettsets von TMEZON – sind dagegen eher vorkonfigurierte Sets für kleinere Installationen. Sie lassen sich meist schnell installieren, bieten aber weniger Erweiterungsmöglichkeiten als klassische BUS-Systeme.

Die grundlegende Technik dieser Anlagen erkläre ich im nächsten Abschnitt.

Was ist eine 2-Draht Türsprechanlage?

Eine 2-Draht Türsprechanlage ist ein Türkommunikationssystem, bei dem Stromversorgung und Datenübertragung über zwei Leitungen erfolgen. Über diese beiden Adern werden also nicht nur Audio- oder Videosignale, sondern auch die Stromversorgung der Geräte übertragen. Dadurch lässt sich eine moderne Türsprechanlage häufig über vorhandene Klingeldrähte betreiben.

Technisch arbeiten die meisten Systeme mit einem BUS-System. Dabei sind Außenstation, Innenstation und weitere Komponenten über eine gemeinsame Zweidrahtleitung verbunden. Das zentrale Netzteil speist die Anlage mit Strom, während gleichzeitig Steuerbefehle, Sprache und bei Videoanlagen auch Bildsignale über dieselbe Leitung übertragen werden.

Es gibt zwei grundlegende Varianten dieser Technik:

• 2-Draht Audio-Türsprechanlagen
  Diese Systeme übertragen nur Sprachkommunikation zwischen Außenstation und Innenstation. Sie sind technisch einfacher aufgebaut und werden häufig in Mehrfamilienhäusern oder bestehenden Klingelanlagen eingesetzt.
• 2-Draht Video-Türsprechanlagen
  Zusätzlich zur Gegensprechfunktion verfügt die Außenstation über eine integrierte Kamera. Das Bild wird auf dem Display der Innenstation angezeigt, sodass Sie sehen können, wer vor der Tür steht.

Typische Bestandteile einer 2-Draht Türsprechanlage sind:

• Außenstation mit Klingeltaster, Mikrofon und Lautsprecher (bei Videoanlagen zusätzlich mit Kamera)
• Innenstation mit Lautsprecher und Bedienelementen, bei Videoanlagen mit Display
• Netzteil, das die Anlage über die Zweidrahtleitung mit Strom versorgt
• elektrischer Türöffner, der über die Innenstation gesteuert werden kann

Der große Vorteil dieser Technik ist der geringe Installationsaufwand. Da Strom und Kommunikation über dieselbe Zweidrahtleitung laufen, können viele Anlagen ohne neue Verkabelung nachgerüstet werden – ein entscheidender Vorteil in Altbauten und Bestandsgebäuden.

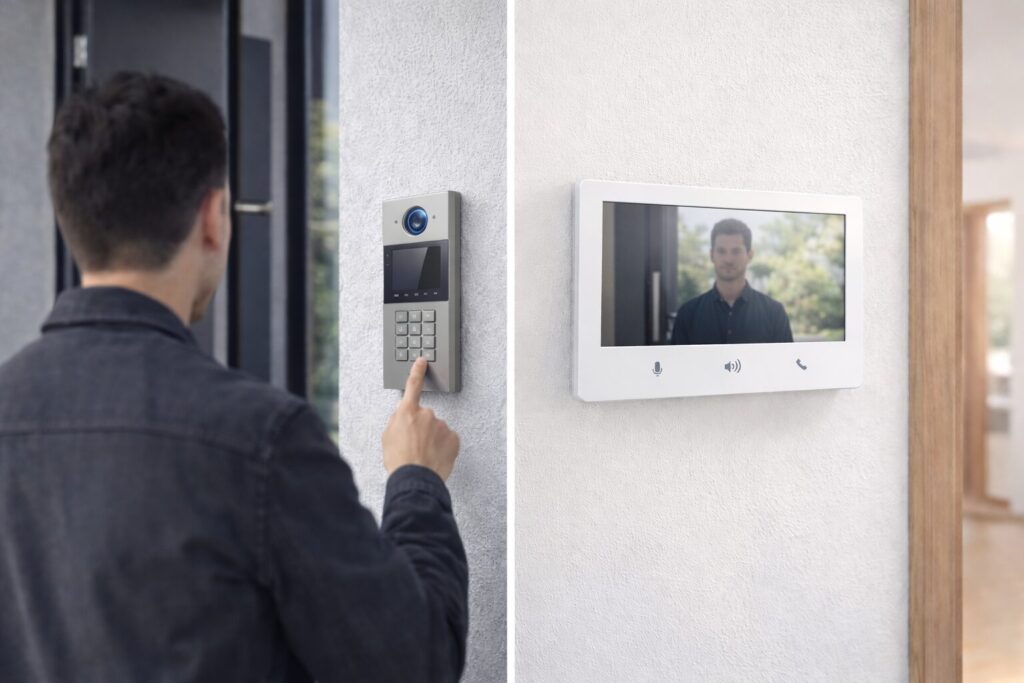

2-Draht Video-Türsprechanlagen – warum sie heute Standard sind

Während früher viele Anlagen als reine Audio-Türsprechanlagen ausgeführt waren, setzen heute die meisten Systeme auf eine 2-Draht Video-Türsprechanlage. Der Grund ist einfach: Eine integrierte Kamera erhöht sowohl Komfort als auch Sicherheit, weil Sie sofort sehen können, wer vor der Tür steht.

Bei einer 2-Draht Videosprechanlage befindet sich die Kamera in der Außenstation. Wenn jemand klingelt, wird das Bild auf dem Display der Innenstation angezeigt. Gleichzeitig können Sie über Mikrofon und Lautsprecher mit der Person sprechen und – falls vorhanden – den elektrischen Türöffner betätigen.

Moderne Systeme bieten dabei deutlich mehr Funktionen als ältere Gegensprechanlagen:

• Live-Videoübertragung zur Innenstation
  Das Kamerabild der Außenstation wird direkt auf dem Display der Innenstation angezeigt.
• Gegensprechen und Türöffnung
  Über die Innenstation können Sie mit Besuchern sprechen und die Tür per Knopfdruck öffnen.
• Mehrere Innenstationen möglich
  Viele Anlagen lassen sich in Mehrfamilienhäusern oder größeren Einfamilienhäusern mit mehreren Monitoren erweitern.

Ein interessanter Entwicklungsschritt der letzten Jahre ist die Integration von WLAN-Funktionen. Viele moderne 2-Draht Video-Türsprechanlagen besitzen an der Innenstation eine optionale WLAN-Schnittstelle. Dadurch lässt sich die Anlage mit dem Heimnetzwerk verbinden.

Ist die Innenstation mit dem WLAN verbunden, können zusätzliche Funktionen genutzt werden:

• Benachrichtigungen auf dem Smartphone, wenn jemand klingelt
• Livebild der Türkamera in einer mobilen App
• Gegensprechen und Türöffnung per Smartphone

Damit verbinden moderne Systeme die Vorteile beider Welten:
Die stabile Verkabelung eines 2-Draht BUS-Systems für die Kommunikation zwischen Außen- und Innenstation – und gleichzeitig Smartphone-Funktionen, wie man sie sonst eher von IP-Türsprechanlagen kennt.

In der Praxis sind 2-Draht Video-Türsprechanlagen deshalb heute in vielen Neubauten und Nachrüstlösungen der Standard. Sie bieten deutlich mehr Komfort als reine Audioanlagen und lassen sich gleichzeitig relativ einfach über vorhandene Leitungen installieren.

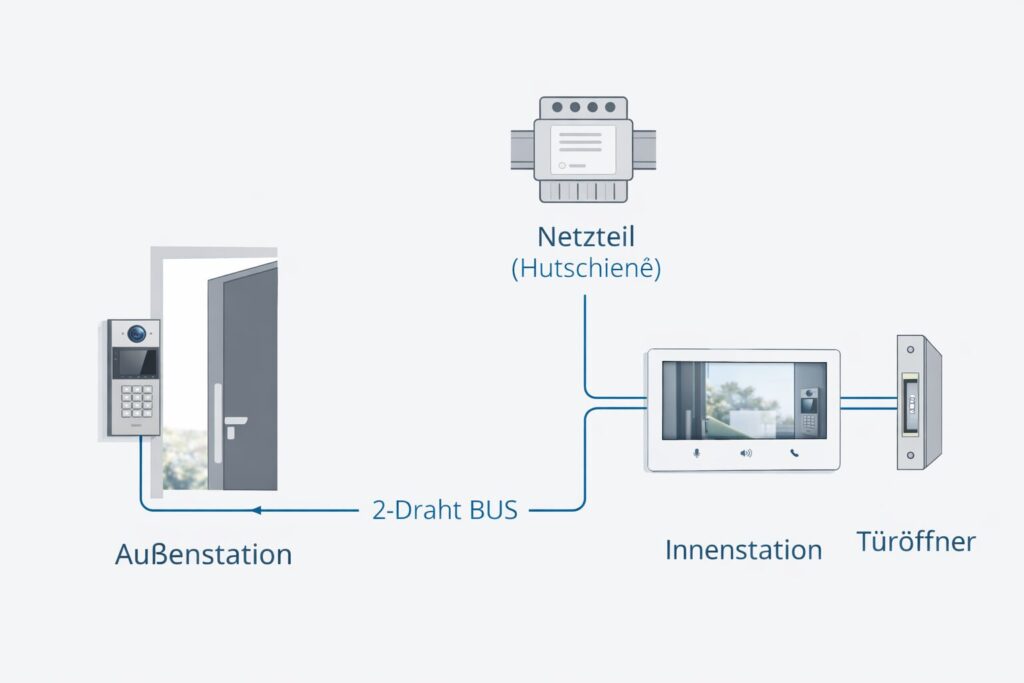

Wie funktioniert ein 2-Draht BUS-System?

Das technische Herz einer 2-Draht Türsprechanlage ist ein sogenanntes BUS-System. Dabei werden mehrere Geräte – zum Beispiel Außenstation, Innenstation und Türöffner – über eine gemeinsame Zweidrahtleitung miteinander verbunden. Statt einzelner Kabel für jede Funktion laufen Stromversorgung, Sprachkommunikation, Videodaten und Steuerbefehle über dieselben zwei Adern.

Das zentrale Netzteil speist die Anlage mit Strom. Gleichzeitig werden über die Zweidrahtleitung digitale Signale übertragen, mit denen die Geräte miteinander kommunizieren. Moderne 2-Draht Video-Türsprechanlagen können so selbst Videodaten über relativ einfache Leitungen übertragen.

Ein Vorteil dieser Technik ist die einfache Installation: Da alle Geräte über denselben Bus verbunden sind, müssen keine separaten Leitungen für Mikrofon, Lautsprecher, Kamera oder Türöffner verlegt werden.

Strom und Daten über zwei Adern

Bei einem 2-Draht BUS-System werden Strom und Daten gleichzeitig über zwei Leitungen übertragen. Das Netzteil stellt die benötigte Spannung bereit – häufig 12 V oder 24 V –, während über dieselben Adern die digitalen Kommunikationssignale laufen.

Das bedeutet:

• Die Innenstation wird über die Zweidrahtleitung mit Strom versorgt.
• Die Außenstation erhält ebenfalls ihre Versorgung über dieselbe Leitung.
• Gleichzeitig werden Audio-, Video- und Steuerdaten übertragen.

Dadurch können viele Anlagen mit bereits vorhandenen Klingeldrähten betrieben werden. Selbst ältere Leitungen im Haus reichen oft aus, um eine moderne 2-Draht Video-Türsprechanlage zu betreiben.

Polarität im BUS-System

Bei vielen 2-Draht BUS-Systemen spielt die Polarität der Leitungen eine Rolle. Das bedeutet, dass die beiden Adern korrekt an die vorgesehenen Klemmen angeschlossen werden müssen – meist gekennzeichnet mit + und – oder BUS A und BUS B.

Ein falsch angeschlossenes Kabel kann dazu führen, dass:

• die Innenstation nicht startet
• kein Bild oder Ton übertragen wird
• die Kommunikation zwischen den Geräten nicht funktioniert

Einige moderne Systeme sind zwar verpolungssicher, aber das hängt stark vom Hersteller und vom verwendeten System ab. In der Praxis lohnt es sich daher immer, die Anschlussklemmen gemäß Installationsanleitung zu prüfen.

Unterschied zu IP- und Funk-Systemen

Das 2-Draht BUS-System unterscheidet sich deutlich von anderen Türsprechanlagen-Techniken.

• IP-Türsprechanlagen
  Diese Systeme nutzen ein Netzwerkkabel (Ethernet) und kommunizieren über das Heimnetzwerk oder Internet. Häufig wird hier PoE (Power over Ethernet) eingesetzt, um Strom und Daten über ein Netzwerkkabel zu übertragen.
• Funk-Türsprechanlagen
  Bei diesen Anlagen erfolgt die Verbindung zwischen Außen- und Innenstation kabellos per Funk oder WLAN. Die Installation ist einfacher, dafür sind Reichweite und Stabilität stärker von der Umgebung abhängig.
• 2-Draht Türsprechanlagen
  Diese Systeme nutzen eine verkabelte Verbindung über zwei Leitungen. Dadurch sind sie meist stabiler als Funklösungen, lassen sich aber gleichzeitig einfacher nachrüsten als viele klassische Mehrdrahtsysteme.

In der Praxis gelten 2-Draht BUS-Systeme deshalb als eine Art Mittelweg zwischen klassischer Verkabelung und moderner Netzwerktechnik: stabil, relativ einfach zu installieren und ideal für Nachrüstungen in bestehenden Gebäuden.

Welche Hersteller bieten 2-Draht Türsprechanlagen an?

Auf dem Markt gibt es mehrere Hersteller, die 2-Draht Türsprechanlagen und Videosprechanlagen anbieten. Diese Systeme unterscheiden sich vor allem in Funktionsumfang, Design, Erweiterbarkeit und Preis. Während einige Hersteller eher im professionellen Gebäudebereich aktiv sind, richten sich andere stärker an Privathaushalte und Nachrüstlösungen.

Im Folgenden finden Sie einige bekannte Anbieter von 2-Draht Audio- und Video-Türsprechanlagen, die im deutschsprachigen Raum häufig eingesetzt werden.

Balter

Der Hersteller Balter ist vor allem im Bereich moderner 2-Draht Video-Türsprechanlagen bekannt. Viele Systeme nutzen ein 2-Draht BUS-System, bei dem Audio, Video und Strom über dieselbe Leitung übertragen werden. Typisch sind Komplettsets mit Außenstation, Monitor-Innenstation und Netzteil, die sich besonders für Ein- und Zweifamilienhäuser eignen.

Ein Vorteil vieler Balter-Systeme ist die relativ einfache Installation. Viele Anlagen lassen sich später erweitern, zum Beispiel mit zusätzlichen Innenstationen oder Türstationen. (balter.de)

Ritto

Ritto gehört zu den etablierten Herstellern im Bereich Türkommunikation und ist besonders im Mehrfamilienhausbereich verbreitet. Die Systeme werden häufig von Elektrikern und Installationsbetrieben eingesetzt.

Viele Anlagen arbeiten mit BUS-Technologie, wodurch mehrere Innenstationen über eine gemeinsame Leitung verbunden werden können. Dadurch eignen sich Ritto-Systeme besonders für größere Gebäude oder Wohnanlagen.

Siedle

Der deutsche Hersteller Siedle zählt zu den bekanntesten Marken für Türsprechanlagen im professionellen Bereich. Die Systeme sind für ihre hohe Verarbeitungsqualität und modulare Bauweise bekannt.

Siedle bietet sowohl Audio- als auch Video-Türsprechanlagen, die über 2-, 3- oder 4-Draht-Technik installiert werden können. Einige moderne Systeme lassen sich zusätzlich mit Smartphone- oder Netzwerkfunktionen erweitern.

Siedle-Anlagen werden häufig in Mehrfamilienhäusern, Bürogebäuden und hochwertigen Wohnanlagen eingesetzt. (Siedle)

Legrand

Auch der französische Elektrotechnikhersteller Legrand bietet Türkommunikationssysteme mit 2-Draht-Technologie an. Besonders die Systeme der Marke Bticino nutzen eine Zweidrahtinstallation, die eine relativ einfache Nachrüstung oder Modernisierung bestehender Anlagen ermöglicht.

Viele dieser Anlagen unterstützen sowohl Audio- als auch Video-Türsprechanlagen und lassen sich je nach System um zusätzliche Funktionen erweitern. (legrand.de)

💡 Praxis-Hinweis:
Die einzelnen Hersteller verwenden meist eigene BUS-Protokolle und Komponenten. Geräte verschiedener Marken lassen sich deshalb in der Regel nicht miteinander kombinieren. Wenn Sie eine 2-Draht Türsprechanlage installieren oder erweitern möchten, sollten Sie deshalb innerhalb eines Systems bleiben.

Welche Komponenten eine 2-Draht Türsprechanlage benötigt

Damit eine 2-Draht Türsprechanlage funktioniert, müssen mehrere Komponenten miteinander verbunden werden. Alle Geräte sind dabei über die Zweidrahtleitung des BUS-Systems miteinander gekoppelt. Über diese Leitung werden sowohl Strom als auch Kommunikationssignale übertragen.

Zu den wichtigsten Bestandteilen einer 2-Draht Audio- oder Video-Türsprechanlage gehören die Außenstation, eine oder mehrere Innenstationen, das Netzteil sowie – bei vielen Anlagen – ein elektrischer Türöffner.

Außenstation

Die Außenstation wird am Hauseingang oder am Gartentor montiert. Sie enthält in der Regel den Klingeltaster, ein Mikrofon und einen Lautsprecher, sodass Besucher mit der Innenstation sprechen können.

Bei einer 2-Draht Video-Türsprechanlage ist zusätzlich eine Kamera integriert. Wenn jemand klingelt, wird das Kamerabild an die Innenstation übertragen. Moderne Außenstationen besitzen oft auch Funktionen wie:

• LED-Beleuchtung für die Kamera
• Namensschilder oder beleuchtete Klingeltaster
• Mehrere Klingeltasten für mehrere Wohnungen

Die Außenstation wird über die Zweidrahtleitung mit der Innenstation und dem Netzteil verbunden.

Innenstation

Die Innenstation befindet sich im Wohnbereich, meist im Flur oder in der Nähe der Wohnungstür. Über sie können Bewohner sehen oder hören, wer vor der Tür steht, und mit der Person sprechen.

Bei Audio-Türsprechanlagen besteht die Innenstation hauptsächlich aus Lautsprecher, Mikrofon und Bedientasten. Bei 2-Draht Video-Türsprechanlagen kommt zusätzlich ein Display hinzu, auf dem das Kamerabild der Außenstation angezeigt wird.

Viele Systeme erlauben es, mehrere Innenstationen im Haus zu installieren, zum Beispiel auf verschiedenen Etagen.

Netzteil (12V / 24V)

Das Netzteil versorgt die gesamte Türsprechanlage mit Strom. Bei den meisten 2-Draht BUS-Systemen wird dafür ein Hutschienen-Netzteil verwendet, das in der Unterverteilung oder im Sicherungskasten montiert wird.

Von dort aus speist das Netzteil die Anlage über die Zweidrahtleitung mit Spannung – häufig 12 Volt oder 24 Volt, je nach System und Hersteller.

Ein Vorteil dieser Bauweise ist, dass:

• das Netzteil zentral und geschützt im Verteilerkasten sitzt
• die Außenstation und Innenstation über den BUS mit Strom versorgt werden
• keine separate Steckdose für die Türsprechanlage benötigt wird

Türöffner

Viele Türsprechanlagen sind mit einem elektrischen Türöffner verbunden. Dieser sitzt im Türrahmen oder im Schlossbereich der Haustür und kann von der Innenstation aus aktiviert werden.

Wenn Sie den entsprechenden Knopf an der Innenstation drücken, sendet die Anlage ein Signal über das BUS-System an den Türöffner. Dieser entriegelt kurzzeitig das Schloss, sodass die Tür geöffnet werden kann.

Gerade in Mehrfamilienhäusern oder größeren Wohnanlagen gehört der Türöffner zu den wichtigsten Funktionen einer Türsprechanlage.

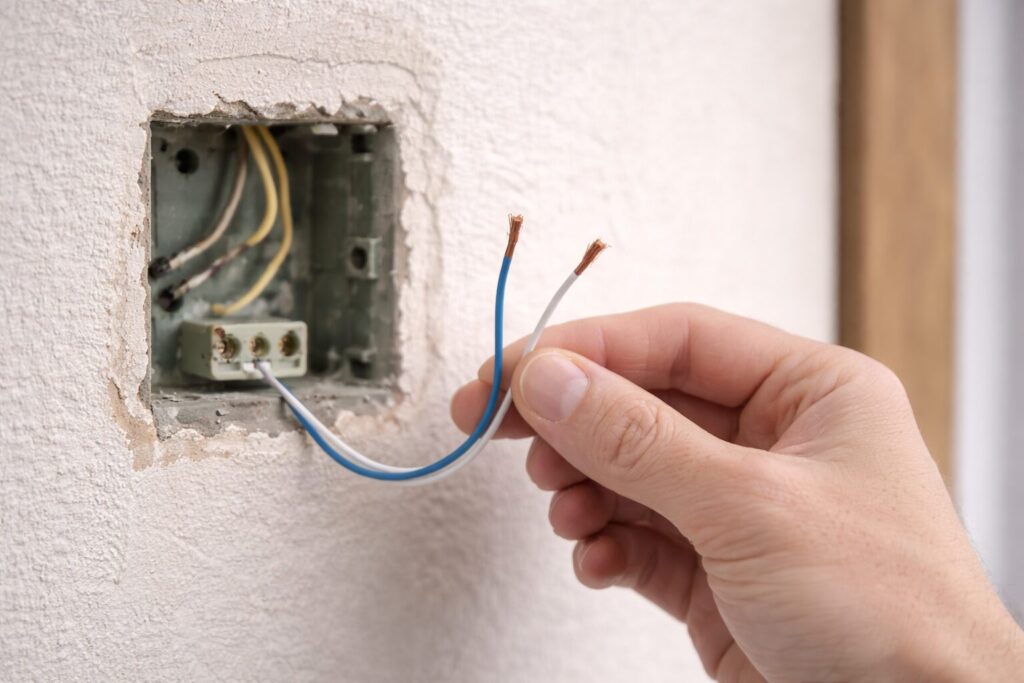

Vorhandene Klingeldrähte prüfen

Bevor Sie eine 2-Draht Türsprechanlage nachrüsten, sollten Sie prüfen, ob die vorhandenen Klingeldrähte im Gebäude weiter genutzt werden können. In vielen Häusern sind bereits Leitungen vorhanden, die ursprünglich für eine klassische Türklingel oder eine ältere Gegensprechanlage installiert wurden.

Da eine 2-Draht Videosprechanlage nur zwei Adern benötigt, lassen sich diese bestehenden Leitungen häufig problemlos weiterverwenden. Trotzdem lohnt sich ein kurzer Blick auf Adernzahl, Leitungszustand und Kabellänge, bevor die Installation beginnt.

Adernzahl erkennen

Der erste Schritt besteht darin, die vorhandene Adernzahl des Kabels zu prüfen. Öffnen Sie dazu vorsichtig die alte Klingel, die Innenstation oder die Anschlussdose und sehen Sie sich die Leitung an.

Typische Klingelkabel enthalten:

• zwei Adern – ideal für eine 2-Draht Türsprechanlage
• vier oder mehr Adern – häufig bei älteren Gegensprechanlagen
• mehradrige Installationskabel – besonders in Mehrfamilienhäusern

Selbst wenn mehrere Adern vorhanden sind, werden bei einer 2-Draht BUS-Türsprechanlage meist nur zwei davon benötigt.

Leitungslänge und Zustand

Neben der Adernzahl spielt auch der Zustand der Leitung eine wichtige Rolle. Alte Klingeldrähte können über die Jahre beschädigt oder stark oxidiert sein.

Achten Sie deshalb auf folgende Punkte:

• keine sichtbaren Beschädigungen oder gebrochenen Adern
• keine starken Korrosionsspuren an den Kupferdrähten
• stabile Verbindung in den Anschlussklemmen

Auch die Leitungslänge ist relevant. Sehr lange Leitungswege können bei manchen Systemen zu Problemen bei der Signalübertragung oder Stromversorgung führen. In den meisten Einfamilienhäusern liegt die Kabellänge jedoch deutlich innerhalb der zulässigen Werte moderner 2-Draht BUS-Systeme.

Typische Altbau-Leitungen

In Altbauten finden sich häufig einfache Klingeldrähte mit dünnen Kupferadern, die ursprünglich nur für eine Türklingel gedacht waren. Diese Leitungen haben meist einen relativ kleinen Querschnitt, funktionieren aber in vielen Fällen trotzdem mit modernen 2-Draht Türsprechanlagen.

Typische Kabeltypen sind zum Beispiel:

• klassischer Klingeldraht mit zwei Adern
• mehradrige Telefonleitungen
• Installationsleitungen mit mehreren dünnen Kupferadern

In der Praxis reicht die vorhandene Verkabelung oft aus, um eine 2-Draht Audio- oder Video-Türsprechanlage zu betreiben. Wichtig ist nur, dass die Leitung durchgehend verbunden und technisch in Ordnung ist.

Maximale Kabellänge bei 2-Draht Türsprechanlagen

Bei der Installation einer 2-Draht Türsprechanlage spielt auch die Kabellänge zwischen Netzteil, Außenstation und Innenstation eine wichtige Rolle. Moderne 2-Draht BUS-Systeme sind zwar relativ robust, dennoch gibt es je nach Hersteller bestimmte Grenzen für die maximale Leitungslänge.

Der Grund liegt darin, dass über die Zweidrahtleitung nicht nur Audio- oder Videosignale, sondern auch die Stromversorgung der Geräte übertragen wird. Mit zunehmender Kabellänge steigt der Spannungsverlust auf der Leitung, was die Stabilität der Anlage beeinträchtigen kann.

Typische maximale Leitungslängen moderner Systeme liegen ungefähr in folgenden Bereichen:

Die genauen Werte hängen jedoch stark vom Hersteller, Kabelquerschnitt und verwendeten Komponenten ab. Einige professionelle Systeme erlauben sogar deutlich größere Entfernungen.

Neben der reinen Länge spielen auch andere Faktoren eine Rolle:

• Kabelquerschnitt
  Dickere Kupferadern reduzieren den Spannungsverlust auf der Leitung.
• Qualität der Leitungsverbindungen
  Lose oder korrodierte Klemmen können zu Signalproblemen führen.
• Anzahl der angeschlossenen Geräte
  Mehr Innenstationen oder zusätzliche Komponenten erhöhen die Belastung des BUS-Systems.

In den meisten Einfamilienhäusern liegt die Kabellänge zwischen Türstation und Innenstation deutlich unter diesen Grenzen. Probleme entstehen eher in großen Gebäuden oder bei sehr langen Leitungswegen, etwa bei einem weit entfernten Gartentor.

💡 Praxis-Tipp:
Wenn Sie unsicher sind, ob Ihre vorhandene Verkabelung geeignet ist, lohnt sich ein Blick in die Installationsanleitung des jeweiligen Herstellers. Dort sind die maximal zulässigen Kabellängen und empfohlenen Leitungsquerschnitte genau angegeben.

2-Draht Türsprechanlage anschließen – Schritt für Schritt

Der Anschluss einer 2-Draht Türsprechanlage ist in vielen Fällen deutlich einfacher als bei älteren Mehrdraht-Systemen. Da Stromversorgung und Kommunikation über dieselben zwei Leitungen laufen, müssen meist nur wenige Verbindungen hergestellt werden.

Trotzdem lohnt es sich, die Installation systematisch durchzuführen. Die genaue Vorgehensweise kann je nach Hersteller leicht variieren, das Grundprinzip ist bei den meisten 2-Draht BUS-Systemen jedoch sehr ähnlich.

Bei Arbeiten an der elektrischen Installation sollten die geltenden Sicherheitsregeln der VDE-Normen beachtet werden.

Netzteil installieren

Der erste Schritt ist die Installation des Netzteils, das die gesamte Anlage mit Strom versorgt. Bei vielen Systemen handelt es sich um ein Hutschienen-Netzteil, das in der Unterverteilung oder im Sicherungskasten montiert wird.

Typischer Ablauf:

• Netzteil auf der Hutschiene im Verteilerkasten montieren
• 230-V-Versorgung anschließen (meist durch einen Elektriker)
• die BUS-Leitungen zur Türsprechanlage an den entsprechenden Klemmen anschließen

Das Netzteil speist anschließend die Zweidrahtleitung, über die alle weiteren Geräte mit Strom und Daten versorgt werden.

Außenstation anschließen

Im nächsten Schritt wird die Außenstation am Hauseingang montiert und mit dem BUS-System verbunden.

Dazu werden:

• die beiden BUS-Adern der Leitung
• an die entsprechenden BUS-Klemmen der Außenstation

angeschlossen.

Bei einer 2-Draht Video-Türsprechanlage enthält die Außenstation zusätzlich eine Kamera, die das Bild über dieselbe Zweidrahtleitung an die Innenstation überträgt.

Wichtig ist, dass die Adern korrekt an den vorgesehenen BUS-Klemmen angeschlossen werden. Je nach System kann die Polarität eine Rolle spielen.

Innenstation verbinden

Die Innenstation wird anschließend im Wohnbereich montiert, meist im Flur oder in der Nähe der Wohnungstür. Auch hier wird die Zweidrahtleitung an die entsprechenden BUS-Klemmen angeschlossen.

Bei Videoanlagen besitzt die Innenstation in der Regel ein Display, auf dem das Bild der Außenstation angezeigt wird. Zusätzlich befinden sich hier Bedientasten für:

• Gegensprechen
• Türöffner
• teilweise auch Menüfunktionen

Viele Systeme erlauben es, mehrere Innenstationen parallel am BUS-System zu betreiben, zum Beispiel auf verschiedenen Etagen eines Hauses.

Türöffner anschließen

Wenn ein elektrischer Türöffner vorhanden ist, kann dieser ebenfalls in das System integriert werden. Der Türöffner wird meist über die Außenstation oder das Netzteil angeschlossen – je nach Aufbau des jeweiligen Systems.

Beim Betätigen der Türöffnertaste an der Innenstation sendet die Anlage ein Signal über den BUS, das den Türöffner kurzzeitig aktiviert. Dadurch wird das Schloss entriegelt und die Tür kann geöffnet werden.

System konfigurieren

Nach der Verkabelung folgt die Grundkonfiguration der Anlage. Moderne 2-Draht Video-Türsprechanlagen besitzen dafür meist ein Menü an der Innenstation.

Typische Einstellungen sind zum Beispiel:

• Adressierung der Innenstationen
• Lautstärke von Klingelton und Gegensprechen
• Bildhelligkeit und Kamerawinkel bei Videoanlagen
• Einrichtung von Smartphone- oder WLAN-Funktionen, falls vorhanden

Nach der Einrichtung sollte die Anlage einmal vollständig getestet werden: Klingeltaster drücken, Gegensprechen prüfen und den Türöffner ausprobieren. So lässt sich schnell erkennen, ob alle Komponenten korrekt angeschlossen sind.

Bus-Terminierung und Polarität richtig einstellen

Damit eine 2-Draht Türsprechanlage zuverlässig funktioniert, müssen bei vielen Systemen Polarität und Bus-Terminierung korrekt eingestellt werden. Beide Punkte betreffen die elektrische Kommunikation im 2-Draht BUS-System und können bei falscher Einstellung zu Störungen führen.

Während die Polarität den korrekten Anschluss der beiden Adern betrifft, sorgt die Bus-Terminierung dafür, dass Signale auf der Leitung sauber übertragen werden.

Polarität richtig anschließen

Bei vielen 2-Draht BUS-Türsprechanlagen ist die Zweidrahtleitung polaritätsabhängig. Das bedeutet, dass die beiden Adern korrekt an die vorgesehenen Klemmen angeschlossen werden müssen.

Die Anschlüsse sind meist gekennzeichnet als:

• BUS + / BUS –
• A / B
• L1 / L2

Wenn die Polarität vertauscht wird, kann es zu Problemen kommen, zum Beispiel:

• Innenstation startet nicht
• kein Bild oder Ton bei der Videoübertragung
• Verbindung zur Außenstation funktioniert nicht

Einige moderne Systeme besitzen eine automatische Polaritätserkennung, sodass eine Vertauschung der Leitungen keine Probleme verursacht. Trotzdem empfiehlt es sich, die Anschlüsse immer gemäß Installationsanleitung des Herstellers vorzunehmen.

Bus-Terminierung einstellen

Neben der Polarität spielt bei vielen Anlagen auch die Bus-Terminierung eine Rolle. Dabei handelt es sich um einen Abschlusswiderstand am Ende des BUS-Systems, der Signalreflexionen auf der Leitung verhindert.

In der Praxis bedeutet das:

• Das letzte Gerät im BUS muss häufig mit einer Terminierung versehen werden.
• Diese Terminierung wird meist über einen Schalter oder Jumper an der Innen- oder Außenstation aktiviert.

Ohne korrekte Terminierung können folgende Probleme auftreten:

• instabile Audioverbindung
• Bildstörungen bei Video-Türsprechanlagen
• gelegentliche Verbindungsabbrüche

Die genaue Einstellung hängt vom jeweiligen 2-Draht BUS-System ab. Deshalb lohnt sich immer ein Blick in die Installationsanleitung des Herstellers, in der beschrieben ist, welches Gerät im System die Terminierung übernehmen soll.

💡 Praxis-Tipp:
Wenn mehrere Innenstationen an einem BUS angeschlossen sind, befindet sich die Terminierung meist am letzten Gerät der Leitung. In vielen Einfamilienhäusern übernimmt diese Rolle häufig die Innenstation im obersten Stockwerk.

Typische Installationsfehler und Lösungen

Auch wenn eine 2-Draht Türsprechanlage im Vergleich zu älteren Mehrdraht-Systemen relativ einfach zu installieren ist, können bei der Montage einige typische Fehler auftreten. Diese führen häufig dazu, dass kein Bild übertragen wird, der Ton nicht funktioniert oder der Türöffner nicht reagiert.

Viele Probleme lassen sich jedoch mit ein paar einfachen Kontrollen schnell beheben.

Verpolte BUS-Leitung

Ein häufiger Fehler ist eine vertauschte Polarität der beiden BUS-Adern. Wenn die Leitungen nicht korrekt an die vorgesehenen Klemmen angeschlossen sind, kann die Kommunikation zwischen den Geräten gestört sein.

Typische Symptome:

• Innenstation startet nicht
• kein Bild oder Ton
• Außenstation reagiert nicht auf Klingeln

Lösung:
Die BUS-Anschlüsse (+/– oder A/B) gemäß Installationsanleitung überprüfen und gegebenenfalls die Leitungen tauschen.

Schlechte oder lose Leitungsverbindungen

Lockere Schraubklemmen oder schlecht abisolierte Leitungen können ebenfalls zu Problemen führen. Gerade bei älteren Klingeldrähten im Altbau sind die Kupferadern manchmal stark oxidiert oder beschädigt.

Typische Symptome:

• Verbindung funktioniert nur gelegentlich
• Bild oder Ton bricht sporadisch ab
• Anlage reagiert unzuverlässig

Lösung:
Alle Anschlussklemmen prüfen, Leitungen sauber abisolieren und bei Bedarf beschädigte Drahtenden neu anschließen.

Fehlende oder falsche Bus-Terminierung

Wenn die Bus-Terminierung nicht korrekt eingestellt ist, kann das zu Störungen bei der Signalübertragung führen. Das betrifft vor allem Anlagen mit mehreren Innenstationen oder längeren Leitungswegen.

Typische Symptome:

• Bildstörungen bei Videoanlagen
• schlechte Sprachqualität
• gelegentliche Verbindungsprobleme

Lösung:
Prüfen, welches Gerät im System als Endgerät des BUS vorgesehen ist, und dort die Terminierung aktivieren.

Unzureichende Stromversorgung

Ein weiteres Problem kann eine unzureichende Stromversorgung sein, etwa wenn das Netzteil falsch angeschlossen ist oder die Anlage zu viele Komponenten versorgen muss.

Typische Symptome:

• Innenstation startet nicht
• Kamera bleibt dunkel
• Türöffner funktioniert nicht

Lösung:
Überprüfen, ob das Netzteil korrekt installiert und ausreichend dimensioniert ist und ob die Spannungsversorgung an allen Geräten anliegt.

Zu lange oder ungeeignete Leitungen

Sehr lange Kabelstrecken oder Leitungen mit zu geringem Kupferquerschnitt können zu Spannungsverlusten führen. Dadurch funktioniert die Anlage möglicherweise nicht stabil.

Typische Symptome:

• Bildübertragung ist instabil
• Außenstation reagiert verzögert
• Türöffner funktioniert nicht zuverlässig

Lösung:
Die Kabellänge und den Kabeltyp mit den Vorgaben des Herstellers vergleichen. Gegebenenfalls müssen dickere Leitungen oder ein anderes Installationskonzept verwendet werden.

💡 Praxis-Tipp:
Wenn eine 2-Draht Video-Türsprechanlage nach der Installation nicht korrekt funktioniert, lohnt sich oft ein systematischer Test: zuerst das Netzteil prüfen, danach die BUS-Leitung, anschließend Außenstation und Innenstation einzeln kontrollieren. So lässt sich die Ursache meist schnell eingrenzen.

Kosten einer 2-Draht Türsprechanlage

Die Kosten einer 2-Draht Türsprechanlage hängen vor allem vom Funktionsumfang, der Anzahl der Teilnehmer und der Qualität der Komponenten ab. Grundsätzlich liegen Audio-Systeme ohne Kamera deutlich unter den Preisen moderner 2-Draht Video-Türsprechanlagen.

Da viele Anlagen als Komplettsets angeboten werden – bestehend aus Außenstation, Innenstation, Netzteil und teilweise Türöffner – lassen sich die Anschaffungskosten relativ gut abschätzen.

Typische Gerätepreise

Für ein Einfamilienhaus bewegen sich die Preise meist in folgenden Bereichen:

Einfachere 2-Draht Video-Türsprechanlagen sind teilweise schon ab etwa 260 € erhältlich, während umfangreichere Sets für Ein- oder Mehrfamilienhäuser deutlich teurer sein können.

Je nach Ausstattung können zusätzliche Funktionen den Preis erhöhen, zum Beispiel:

• WLAN- oder App-Anbindung
• RFID- oder Fingerprint-Zutritt
• mehrere Innenstationen
• größere Display-Monitore

Kosten bei Mehrfamilienhäusern

In Mehrfamilienhäusern steigen die Kosten deutlich, da mehrere Innenstationen und eine größere Außenstation mit mehreren Klingeltasten benötigt werden.

Typische Preisbereiche:

Komplettsysteme für mehrere Wohnungen liegen daher oft deutlich über den Preisen einfacher Einfamilienhauslösungen.

Installationskosten

Wenn die Anlage durch einen Elektriker installiert wird, kommen zusätzlich Arbeitskosten hinzu.

Typische Kostenbereiche:

• einfache Installation im Einfamilienhaus: 200 – 600 €
• komplexere Anlagen oder Mehrfamilienhäuser: 600 – 1.500 €

Der Installationsaufwand bleibt bei 2-Draht BUS-Systemen meist überschaubar, weil vorhandene Klingelleitungen weiter genutzt werden können. Dadurch entfällt häufig das aufwendige Verlegen neuer Kabel.

💡 Praxis-Tipp:
Bei einer Nachrüstung lohnt es sich oft, direkt ein Video-System mit Erweiterungsmöglichkeiten zu wählen. Die Mehrkosten gegenüber einer reinen Audioanlage sind meist überschaubar, der Komfortgewinn durch Kamera und Monitor jedoch deutlich höher.

Häufige Fragen zur 2-Draht Installation

Kann man eine 2-Draht Türsprechanlage mit vorhandenen Klingeldrähten betreiben?

Ja, in vielen Fällen ist das möglich. Genau dafür sind 2-Draht BUS-Systeme entwickelt worden. Wenn bereits eine alte Klingelleitung zwischen Haustür und Innenbereich vorhanden ist, kann diese oft weiter genutzt werden. Wichtig ist lediglich, dass die Leitung durchgehend verbunden und technisch in Ordnung ist.

Wie viele Adern werden für eine 2-Draht Türsprechanlage benötigt?

Für eine 2-Draht Türsprechanlage werden tatsächlich nur zwei Adern benötigt. Über diese beiden Leitungen werden gleichzeitig Stromversorgung, Audio- oder Videosignale und Steuerbefehle übertragen. Das ist der Hauptgrund, warum sich diese Technik besonders gut für Nachrüstungen im Bestand eignet.

Funktioniert eine Video-Türsprechanlage wirklich über nur zwei Drähte?

Ja. Moderne 2-Draht Video-Türsprechanlagen übertragen auch Videodaten über die Zweidrahtleitung. Die Signalübertragung erfolgt digital über das BUS-System, sodass Bild, Ton und Steuerbefehle parallel über dieselbe Leitung laufen können.

Wie viele Innenstationen kann man anschließen?

Die meisten Systeme erlauben mehrere Innenstationen im selben BUS-System. In Einfamilienhäusern sind häufig zwei bis vier Innenstationen möglich, zum Beispiel auf verschiedenen Etagen. In größeren Anlagen können auch deutlich mehr Teilnehmer integriert werden, abhängig vom jeweiligen Hersteller.

Kann man eine 2-Draht Türsprechanlage später erweitern?

Viele Systeme lassen sich relativ einfach erweitern. Typische Erweiterungen sind zum Beispiel:

• zusätzliche Innenstationen
• weitere Außenstationen
• Integration eines elektrischen Türöffners
• Smartphone-App oder WLAN-Anbindung bei modernen Videoanlagen

Wichtig ist dabei, dass die Erweiterungen zum jeweiligen BUS-System des Herstellers passen. Komponenten verschiedener Marken lassen sich in der Regel nicht miteinander kombinieren.

Braucht man für die Installation einen Elektriker?

Das hängt von der Situation ab. Die Montage der Außen- und Innenstation lässt sich bei vielen Komplettsets relativ einfach durchführen. Der Anschluss des Netzteils an die 230-Volt-Stromversorgung sollte jedoch aus Sicherheitsgründen von einem Elektrofachbetrieb vorgenommen werden.

In vielen Fällen kann ein Elektriker außerdem helfen, wenn die vorhandene Verkabelung unklar ist oder mehrere Teilnehmer angeschlossen werden sollen.

Fazit

Eine 2-Draht Türsprechanlage gehört zu den praktischsten Lösungen, wenn eine moderne Türkommunikation im Bestand nachgerüstet werden soll. Da Stromversorgung und Datenübertragung über nur zwei Leitungen erfolgen, können in vielen Fällen vorhandene Klingeldrähte weiter genutzt werden. Das reduziert den Installationsaufwand erheblich und macht die Technik besonders interessant für Altbauten und Bestandsgebäude.

Moderne Systeme bieten heute deutlich mehr Möglichkeiten als klassische Gegensprechanlagen. Neben einfachen 2-Draht Audio-Türsprechanlagen sind vor allem 2-Draht Video-Türsprechanlagen verbreitet, bei denen eine Kamera in der Außenstation integriert ist. Viele Modelle lassen sich zusätzlich über WLAN oder eine mobile App erweitern, sodass Funktionen wie Livebild oder Gegensprechen über das Smartphone möglich sind.

Wenn die vorhandene Verkabelung geeignet ist, lässt sich eine 2-Draht BUS-Türsprechanlage meist relativ einfach installieren. Wichtig ist dabei, die Leitung vor der Installation zu prüfen, die Polarität korrekt anzuschließen und die Bus-Terminierung richtig einzustellen.

In der Praxis stellt diese Technik oft den besten Kompromiss dar: stabiler als Funklösungen, aber deutlich einfacher nachzurüsten als viele klassische Mehrdrahtsysteme. Für viele Häuser ist eine 2-Draht Türsprechanlage deshalb eine der sinnvollsten Möglichkeiten, eine moderne Audio- oder Video-Türkommunikation zu installieren.

Geeignete Modelle mit 2-Draht-Technik finden Sie im Vergleich der Audio-Türsprechanlagen sowie im Vergleich der Video-Türsprechanlagen. Selbst IP-Türsprechanlagen bieten teilweise eine 2-Draht-Installation mit einem im Haus zu montierenden Konverter.
