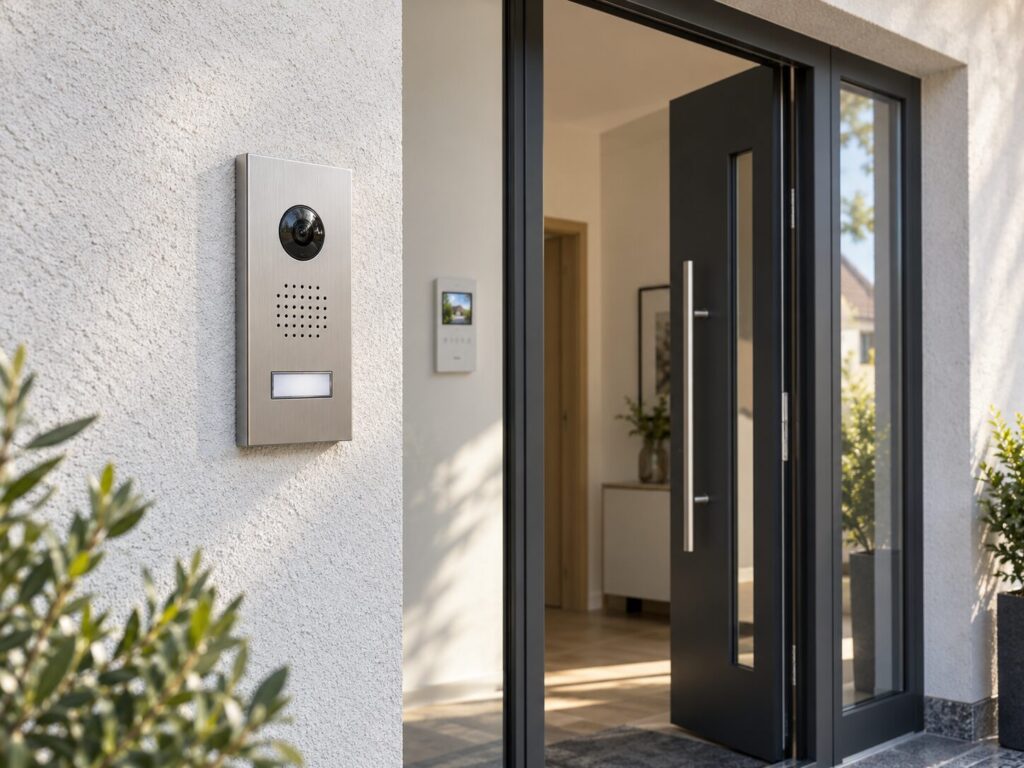

ELCOM Türsprechanlage – Systeme, Video, 2 Draht & Nachrüstung

Wer eine ELCOM Türsprechanlage nachrüsten, erweitern oder teilweise ersetzen möchte, sollte zuerst das vorhandene System eindeutig bestimmen. Unter den verschiedenen Herstellern von Türsprechanlagen gehört ELCOM zu den Marken mit mehreren Systemgenerationen, unterschiedlichen Innen- und Außenstationen, Verkabelungen und Kompatibilitäten. Deshalb würde ich eine neue Komponente nie allein danach auswählen, dass ebenfalls „ELCOM“ daraufsteht.

Besonders wichtig finde ich die Unterscheidung zwischen ELCOM 2Draht, älteren Anlagen mit 1+n oder i2Audio/i2-BUS und dem aktuellen Hager intercom mit IP über 2Draht. Diese Techniken arbeiten unterschiedlich. Selbst zwei vorhandene Adern bedeuten daher nicht automatisch, dass eine beliebige neue Innen- oder Außenstation zur bestehenden Anlage passt.

Ich zeige Ihnen, wie Sie Ihr ELCOM-System einordnen, welche Audio- und Video-Lösungen dazu passen und worauf ich bei Innenstation, Außenstation, Nachrüstung und Austausch achten würde. Außerdem ordne ich App-Anbindung, Verkabelung und Hager intercom so weit ein, wie es für die praktische Auswahl tatsächlich relevant ist.

Das Wichtigste in 60 Sekunden

Bei einer ELCOM Türsprechanlage ist für mich die Systemtechnik der wichtigste Ausgangspunkt. Bevor Sie eine Innenstation, Außenstation oder ein Ersatzgerät bestellen, sollten Sie deshalb zunächst Systemgeneration und vorhandene Komponenten identifizieren.

• 🔌 ELCOM 2Draht: Audio, Video und Steuerbefehle laufen über einen Bus mit zwei Adern. Trotzdem müssen Leitung, Länge und Systemaufbau zur Anlage passen.
• ☎️ ELCOM 1+n: Diese älteren Audioanlagen arbeiten mit einer anderen Anschlusslogik. Eine 1+n-Innenstation lässt sich deshalb nicht einfach durch ein modernes 2Draht-Gerät ersetzen.
• 🔄 i2Audio / i2-BUS: Dabei handelt es sich um eigene ELCOM-Systemtechniken. Es gibt zwar definierte Übergänge und passende Komponenten, aber keine pauschale Austauschbarkeit mit 2Draht.
• 🌐 Hager intercom: Das aktuelle System arbeitet IP-basiert und kann auf der Wohnungsseite vorhandene 2-Draht-Leitungen weiterverwenden. Technisch ist es dennoch nicht mit klassischem ELCOM 2Draht gleichzusetzen.
• 🎥 Audio oder Video: Welche Variante sinnvoll ist, würde ich erst nach der Systemprüfung entscheiden. Bei einer Nachrüstung bestimmen Bestand, Verkabelung und gewünschte Funktionen, was realistisch ist.
• 🛠️ Reparieren oder modernisieren: Ist nur eine kompatible Komponente defekt, kann ein gezielter Austausch sinnvoll sein. Bei mehreren Problemen oder gewünschten App- und IP-Funktionen lohnt sich eher der Vergleich mit einer vollständigen Modernisierung.

Meine wichtigste Empfehlung ist deshalb: Erst das vorhandene ELCOM-System bestimmen, dann Ersatz oder Modernisierung auswählen. So lassen sich Fehlkäufe vermeiden und vorhandene Leitungen oder Komponenten dort weiterverwenden, wo es technisch tatsächlich sinnvoll ist.

Welches ELCOM-System habe ich – und welches passt zu meiner Anlage?

Bei ELCOM ist die Systembestimmung der wichtigste erste Schritt. Über die Jahre kamen unterschiedliche Techniken zum Einsatz, die sich bei Verkabelung, Stromversorgung und Kompatibilität deutlich unterscheiden. Eine Innen- oder Außenstation passt deshalb nicht automatisch nur deshalb, weil ebenfalls ELCOM auf dem Gerät steht.

Bei bestehenden Anlagen sind vor allem ELCOM 2Draht, i2Audio/i2-BUS und 1+n relevant. Daneben steht mit Hager intercom eine aktuelle IP-basierte Systemplattform, bei der sich vorhandene zwei Adern auf der Wohnungsseite teilweise weiterverwenden lassen. Eine ähnliche Verkabelung bedeutet jedoch keine automatische Gerätekompatibilität.

ELCOM 2Draht für Audio und Video

Das klassische ELCOM 2Draht-System überträgt Sprache, Video und Steuerbefehle über einen Bus mit zwei Adern. Dadurch lässt sich die Technik für Audio- und Videoanlagen einsetzen und kann bei einer Modernisierung interessant sein, wenn bereits geeignete Leitungen vorhanden sind.

Die Bezeichnung „2 Draht“ ist allerdings kein allgemeiner Kompatibilitätsstandard. Neben der Aderzahl würde ich deshalb immer auch Leitungstyp, Leitungslänge und Anlagenstruktur prüfen. Je nach Aufbau können unter anderem Durchgangs-, Stich- oder Sternstrukturen zum Einsatz kommen.

ELCOM i2Audio und i2-BUS

Bei älteren oder umfangreicheren ELCOM-Anlagen können Ihnen i2Audio oder i2-BUS begegnen. Diese Systemtechnik sollte nicht mit dem klassischen ELCOM 2Draht gleichgesetzt werden, da sie eine eigene technische Systemlogik besitzt und unter anderem für Audio-Türkommunikation sowie komplexere Anlagen eingesetzt wurde.

Als konkretes Beispiel für eine bestehende i2Audio-Anlage kommt das ELCOM BHT-200* infrage. Das Haustelefon ist besonders dann interessant, wenn eine vorhandene i2Audio-Innenstation ersetzt werden soll. Maßgeblich bleiben jedoch Artikelnummer und vorhandene Systemtechnik.

Gleichzeitig sind die Systeme nicht vollständig voneinander abgeschottet. Für bestimmte Anwendungen gibt es passende Komponenten und Kits, die i2Audio und 2Draht miteinander verbinden oder beide Techniken unterstützen. Entscheidend sind daher konkrete Artikelnummer und Herstellerfreigabe, nicht allein Bezeichnung oder Optik eines Geräts.

ELCOM 1+n bei älteren Audioanlagen

ELCOM 1+n findet sich vor allem bei älteren Audio-Türsprechanlagen. Anders als bei einem 2-Draht-Bus werden gemeinsame Leitungen mit einer eigenen Rufader je Teilnehmer kombiniert. Das „n“ steht dabei für die Anzahl der Teilnehmer beziehungsweise Rufadern.

Bei einem defekten Haustelefon würde ich deshalb zuerst prüfen, ob tatsächlich 1+n-Technik vorhanden ist. Für solche Bestandsanlagen kommt beispielsweise das ELCOM HAT-402* als Ersatz-Innenstation infrage. Eine aktuelle 2Draht-Innenstation ist dagegen kein universeller Ersatz für ein vorhandenes 1+n-Haustelefon.

Hager intercom mit IP über 2Draht

Mit Hager intercom steht eine aktuelle, IP-basierte Türkommunikationsplattform zur Verfügung. Auf der Netzwerkseite arbeitet das System mit IP, während Innenstationen über entsprechende Systemkomponenten auch über eine vorhandene 2-Draht-Leitung angebunden werden können.

Gerade bei einer Sanierung kann das interessant sein, weil sich bestehende Leitungswege möglicherweise weiterverwenden lassen. Trotzdem gilt: IP über 2Draht ist nicht dasselbe wie klassisches ELCOM 2Draht. Die Weiterverwendung eines Kabels bedeutet nicht, dass vorhandene ELCOM-Geräte direkt mit Hager intercom kompatibel sind.

ELCOM Audio oder Video – welche Lösung passt zu meiner Einbausituation?

Nach der Systembestimmung würde ich entscheiden, ob Audio oder Video tatsächlich benötigt wird. Eine Türsprechanlage mit Kamera ermöglicht die optische Kontrolle vor dem Öffnen, stellt aber meist höhere Anforderungen an Innenstation, Außenstation und Systemtechnik. Wenn Sprechen und Türöffnen ausreichen, kann eine Audioanlage die einfachere Lösung bleiben.

Bei einer bestehenden ELCOM-Anlage sollte die Entscheidung deshalb nicht allein vom gewünschten Funktionsumfang abhängen. Entscheidend sind vorhandenes System, nutzbare Leitungen und Erweiterbarkeit. Erst danach lässt sich sinnvoll beurteilen, ob eine Audio-Lösung erhalten oder auf Video erweitert werden sollte.

Audio Türsprechanlage für klassische Türkommunikation

Eine ELCOM Audio Türsprechanlage reicht aus, wenn Sie mit Besuchern sprechen und anschließend den Türöffner bedienen möchten. Gerade bei einer funktionierenden Bestandsanlage würde ich nicht automatisch auf Video umrüsten, wenn für ein Kamerabild kein konkreter Bedarf besteht.

Audio kann außerdem bei Reparatur und Teilmodernisierung Vorteile haben, weil weniger Komponenten berücksichtigt werden müssen. Welche Innenstation tatsächlich passt, richtet sich trotzdem nach Systemgeneration und vorhandener Technik. Wer auch andere Systeme vergleichen möchte, findet im Audiosprechanlage Top 10 passende Alternativen.

Video Türsprechanlage mit Kamera und Display

Eine ELCOM Video Türsprechanlage ist sinnvoll, wenn Sie Besucher vor dem Öffnen sehen oder eine Innenstation mit Display nutzen möchten. Außenkamera, Video-Innenstation, Versorgung und Verkabelung müssen dabei als zusammengehöriges System geplant werden.

Eine konkrete 2Draht-Video-Innenstation ist das ELCOM REK621Y*. Bei einer bestehenden Audioanlage würde ich trotzdem zuerst prüfen, ob System und vorhandene Leitung video-tauglich sind. Zwei vorhandene Adern können dafür eine gute Voraussetzung sein, belegen allein aber noch nicht, dass sich die Anlage ohne weitere Änderungen auf Video erweitern lässt.

Wenn ELCOM nicht zwingend gesetzt ist, bietet der Videosprechanlage Top 10 einen breiteren Vergleich klassischer Video Türsprechanlagen mit Innenmonitor.

Einfamilienhaus, Zweifamilienhaus und Mehrfamilienhaus

Im Einfamilienhaus genügt häufig eine Außenstation für einen Teilnehmer mit einer oder mehreren Innenstationen. Beim Zweifamilienhaus kommen getrennte Ruftasten und eine eindeutige Zuordnung hinzu. Im Mehrfamilienhaus gewinnen dagegen Teilnehmerzahl, Versorgung und Erweiterbarkeit deutlich an Bedeutung.

Größere Gebäude würde ich deshalb nicht einfach als vergrößerte Einfamilienhaus-Anlage betrachten. Außenstation, Verteilung und Systemversorgung sollten von Anfang an passend zur Teilnehmerzahl geplant werden, damit spätere Erweiterungen nicht unnötig aufwendig werden.

Komplettset oder einzelne Systemkomponenten?

Ein Komplettset kann bei einer Neuinstallation oder klar definierten Einbausituation praktisch sein, weil wesentliche Komponenten bereits aufeinander abgestimmt sind. Als kaufnahe Audio-Lösung ist beispielsweise das ELCOM REP112Y HOME AudioSet* interessant, wenn die konkrete Ausführung zur geplanten Anlage passt.

Trotzdem würde ich den Lieferumfang genau prüfen. Ein als Kit bezeichnetes ELCOM-Angebot enthält nicht zwangsläufig Außenstation, Innenstation und alle für die fertige Anlage benötigten Bauteile. Das ELCOM REK001Y* ist dafür ein gutes Beispiel: Das Audio-Kit ist für i2Audio/2Draht-Anwendungen interessant, sollte aber nicht mit einem vollständigen Türsprech-Komplettset gleichgesetzt werden.

Bei einer bestehenden Anlage sind einzelne kompatible Komponenten häufig sinnvoller. Ist beispielsweise nur die Innenstation defekt, muss nicht automatisch die gesamte Türsprechanlage ersetzt werden. Voraussetzung ist, dass Systemgeneration, Artikelnummer und Kompatibilität vor dem Kauf eindeutig geklärt sind.

ELCOM Innenstationen und Haustelefone richtig auswählen

Bei einer neuen oder bestehenden ELCOM-Anlage würde ich die Innenstation nie nur nach Optik oder Bedienkomfort auswählen. Entscheidend ist zuerst, zu welcher Systemgeneration sie gehört und mit welchen vorhandenen Komponenten sie zusammenarbeiten muss. Gerade bei ELCOM gibt es Innenstationen für unterschiedliche Techniken, die trotz ähnlicher Aufgabe nicht beliebig austauschbar sind.

ELCOM.TOUCH und ELCOM.FON

Mit ELCOM.TOUCH und ELCOM.FON stehen unterschiedliche Bedienkonzepte zur Verfügung. ELCOM.FON arbeitet mit einem klassischen Telefonhörer, während ELCOM.TOUCH für die Freisprechkommunikation ausgelegt ist.

Für eine Audioanlage ist das ELCOM REK241Y* ein konkretes Beispiel für eine FON-Innenstation mit Hörer. Im Video-Bereich steht mit dem ELCOM REK621Y* eine TOUCH-Video-Innenstation für entsprechende 2Draht-Anlagen zur Verfügung.

Welche Variante ich bevorzugen würde, hängt vor allem von der gewünschten Bedienung ab. Wer ein klassisches Haustelefon und etwas mehr Privatsphäre beim Gespräch möchte, für den ist das Hörer-Konzept interessant. Wer eine modernere Bedienung ohne Hörer bevorzugt, kann eine TOUCH-Lösung in Betracht ziehen.

Hörer oder Freisprechen?

Eine Innenstation mit Hörer bietet eine vertraute Bedienung und ist praktisch, wenn Gespräche nicht für alle Personen im Raum hörbar sein sollen. Gerade bei klassischen Audioanlagen ist dieses Konzept weiterhin sinnvoll und muss nicht allein aus Modernisierungsgründen ersetzt werden.

Beim Freisprechen entfällt dagegen der Hörer. Das kann im Alltag komfortabler sein und wirkt an der Wand meist aufgeräumter. Ich würde die Entscheidung daher nach Bedienkomfort, gewünschter Privatsphäre und vorhandener Systemtechnik treffen – nicht danach, welches Konzept moderner aussieht.

Alte ELCOM Innenstation ersetzen

Ist nur die Innenstation defekt, würde ich zuerst einen kompatiblen Ersatz für die Innenstation innerhalb des bestehenden Systems suchen. Bei einer vorhandenen 1+n-Anlage kann beispielsweise das ELCOM HAT-402* infrage kommen. Ein kompletter Austausch der gesamten Türsprechanlage ist dann nicht automatisch nötig.

Vor der Bestellung würde ich jedoch die genaue Artikelnummer des alten Geräts sowie vorhandene Netz- und Systemkomponenten prüfen. Bei älteren Anlagen kann eine ähnlich aussehende ELCOM-Innenstation zu einer anderen Systemfamilie oder Generation gehören und deshalb technisch nicht passen.

Warum System und Generation über die Kompatibilität entscheiden

Der Markenname ELCOM allein ist kein Kompatibilitätsnachweis. Eine 1+n-Innenstation, eine klassische ELCOM-2Draht-Innenstation und eine Hager-intercom-Innenstation können dieselbe Grundaufgabe erfüllen, arbeiten intern aber mit unterschiedlichen Systemprinzipien.

Ich würde deshalb beim Austausch immer in derselben Reihenfolge vorgehen: System bestimmen, vorhandene Artikelnummern identifizieren und erst danach ein Ersatzgerät auswählen. So vermeiden Sie, dass eine mechanisch passende Innenstation elektrisch oder systemseitig nicht mit der vorhandenen Anlage kommunizieren kann.

ELCOM Außenstationen und Türstationen im Überblick

Bei der Außenstation kommen mehrere Entscheidungen zusammen: Audio oder Video, Anzahl der Ruftasten, Montageart, Schutz gegen Witterung und die technische Einbindung in die Anlage. Gerade bei einer Bestandsanlage würde ich deshalb zuerst die Systemkompatibilität klären und erst danach Design und Ausstattung vergleichen.

Audio- und Video-Außenstationen

Eine Audio-Außenstation übernimmt vor allem Klingeln, Sprechen und die Einbindung des Türöffners in das System. Sie ist sinnvoll, wenn kein Kamerabild benötigt wird oder die bestehende Anlage bereits als reines Audio-System aufgebaut ist.

Eine Video-Außenstation ergänzt die Kamera und setzt eine passende Video-Infrastruktur voraus. Als konkretes Beispiel für eine ELCOM.ONE-Video-Türstation kommt die ELCOM REQ501Y ONE* infrage. Wer eine vorhandene Außenstation austauschen möchte, muss jedoch neben der Türstation auch Innenstation, Systemversorgung und Leitungen berücksichtigen.

Der Austausch einer Audio-Türstation gegen ein Video-Modell allein macht aus einer vorhandenen Anlage noch keine funktionierende Video Türsprechanlage.

ELCOM.ONE und MODESTA einordnen

ELCOM.ONE und MODESTA gehören zu den bekannten ELCOM-Außenstationsfamilien. Je nach Ausführung gibt beziehungsweise gab es Varianten für Audio, Video und unterschiedliche Teilnehmerzahlen.

Bei ELCOM.ONE lässt sich beispielsweise die ELCOM REQ501Y ONE* als konkrete Video-Außenstation einordnen. Bei der Auswahl würde ich trotzdem den Status der konkreten Artikelnummer prüfen und nicht allein vom Seriennamen ausgehen. Einzelne ONE-Varianten sind inzwischen Auslaufprodukte oder nicht mehr regulär erhältlich, während andere Komponenten weiterhin angeboten werden.

Auch bei MODESTA sollte die aktuelle Verfügbarkeit modellbezogen geprüft werden.

Aufputz, Unterputz und Anzahl der Teilnehmer

Bei der Montage unterscheide ich vor allem zwischen Aufputz und Unterputz. Aufputz kann bei einer Nachrüstung einfacher sein, weil kein entsprechender Wandausschnitt benötigt wird. Unterputz wirkt meist flacher integriert, setzt aber ein passendes Gehäuse, ausreichenden Einbauraum und eine geeignete Montageposition voraus.

Ebenso wichtig ist die Anzahl der Teilnehmer. Im Einfamilienhaus genügt meist eine Ruftaste, während bei zwei oder mehreren Wohnungen eine eindeutige Zuordnung notwendig ist. Ich würde deshalb Ruftastenanzahl, Gehäuse, Teilnehmerzahl und Systemtechnik gemeinsam planen.

Schutzart und Außeneignung

Eine Außenstation ist nicht automatisch für jeden Montageort und jede Witterung gleichermaßen geeignet. Entscheidend sind die Schutzart, das verwendete Gehäuse und die Freigabe des konkreten Modells. Wer die Kennziffern genauer einordnen möchte, findet eine hilfreiche Übersicht zu IP-Schutzarten.

Bei einer frei bewitterten Montage an Fassade, Tor oder Säule würde ich besonders genau prüfen, ob die vorgesehene Ausführung ausreichend geschützt ist. Ein überdachter Eingangsbereich stellt andere Anforderungen als eine ungeschützte Montage. Maßgeblich ist deshalb immer die konkrete Außenstation einschließlich ihres vorgesehenen Gehäuses.

Alte ELCOM Türsprechanlage nachrüsten oder modernisieren

Bei einer älteren ELCOM-Anlage würde ich nicht vorschnell die komplette Technik ersetzen. Häufig lassen sich vorhandene Leitungen und einzelne Komponenten weiterverwenden. Entscheidend ist, zuerst Systemgeneration, vorhandene Geräte und Modernisierungsziel eindeutig zu bestimmen.

Vorhandenes System zuerst identifizieren

Vor dem Kauf würde ich Innenstation, Außenstation und zentrale Systemgeräte erfassen und vorhandene Artikelnummern notieren. Hinweise wie 1+n, i2Audio, i2-BUS oder 2Draht helfen dabei, die Anlage der richtigen Systemfamilie zuzuordnen. Auch Netzgeräte, Strangversorgungen und andere Komponenten im Verteiler können wichtige Hinweise liefern.

Auf die Anzahl sichtbarer Adern allein würde ich mich nicht verlassen. Zwei angeschlossene Adern beweisen beispielsweise noch nicht, dass ein klassisches ELCOM-2Draht-System vorhanden ist. Im Zweifel sollten Artikelnummern und technische Unterlagen miteinander abgeglichen werden.

Reparieren, nachrüsten oder komplett erneuern?

Ist das System bekannt, würde ich als Nächstes klären, welches Problem tatsächlich gelöst werden soll. Ein defektes Haustelefon spricht eher für einen gezielten Ersatz. Werden dagegen Video, App-Zugriff oder aktuelle IP-Funktionen gewünscht, kann eine umfassendere Modernisierung sinnvoller sein.

Bestehende Leitungen weiterverwenden

Die vorhandene Verkabelung ist bei einer Modernisierung oft ein entscheidender Kosten- und Aufwandsfaktor. Sind geeignete Leitungen zwischen Außenstation, Verteilung und Wohnungen bereits vorhanden, lassen sich neue Leitungswege möglicherweise vermeiden.

Ich würde jedoch nie allein nach dem Prinzip „zwei Adern vorhanden = geeignet“ entscheiden. Bei ELCOM 2Draht spielen unter anderem Leitungstyp, Leitungslänge und Topologie eine Rolle. Bei einem Systemwechsel muss zusätzlich geprüft werden, ob die bestehende Verkabelung für die neue Technik tatsächlich vorgesehen ist.

Von Audio auf Video umrüsten

Eine bestehende Audioanlage wird nicht allein durch zwei neue Endgeräte zur Videoanlage. Außenkamera, Video-Innenstation, Versorgung und gegebenenfalls weitere System- oder Verteilkomponenten müssen technisch zusammenpassen.

Bei einer vorhandenen ELCOM-2Draht-Anlage kann die Umrüstung interessant sein, weil das System Audio und Video über den Bus übertragen kann. Trotzdem würde ich vorher Leitungswege, Anlagenaufbau und vorhandene Versorgung prüfen. Nicht jede bestehende Audioinstallation lässt sich ohne zusätzliche Komponenten auf Video erweitern.

Nur Innen- oder Außenstation austauschen

Funktioniert der restliche Aufbau zuverlässig, ist ein gezielter Austausch einzelner Komponenten oft die wirtschaftlichste Lösung. Bei einer defekten Innenstation würde ich zuerst nach einem freigegebenen Ersatz für die vorhandene Systemgeneration suchen. Dasselbe gilt für eine Außenstation oder einzelne Module.

Bei Außenstationen muss neben der elektrischen Kompatibilität auch die mechanische Einbausituation stimmen. Gehäuse, Ausschnitt, Ruftasten, Montageart und vorhandene Unterputzelemente können darüber entscheiden, ob ein Austausch tatsächlich ohne größere Umbauten möglich ist.

Wann ein kompletter Systemwechsel sinnvoller ist

Einen vollständigen Austausch würde ich vor allem prüfen, wenn einer oder mehrere dieser Punkte zutreffen:

• Mehrere zentrale Komponenten fallen aus oder verursachen wiederholt Probleme.
• Passende Ersatzteile sind kaum noch verfügbar.
• Video, Smartphone-Anbindung oder IP-Funktionen lassen sich nur mit unverhältnismäßigem Aufwand nachrüsten.
• Die vorhandene Anlage lässt sich nicht mehr sinnvoll erweitern.
• Eine umfangreiche Reparatur kommt preislich bereits in die Nähe einer kompletten Modernisierung.

Entscheidend ist für mich nicht allein das Alter der Anlage, sondern ob sie sich zu vertretbaren Kosten zuverlässig reparieren, erweitern und langfristig betreiben lässt.

ELCOM Verkabelung, Stromversorgung und Anschluss richtig einordnen

Bei der Installation würde ich klar zwischen grundsätzlicher Systemlogik und konkreter Verdrahtung unterscheiden. ELCOM 2Draht, 1+n und andere Systemgenerationen arbeiten unterschiedlich. Wer eine Türsprechanlage anschließen und verkabeln möchte, sollte sich deshalb immer nach Gerät, Systemgeneration und zugehöriger Dokumentation richten.

Durchgangs-, Stich- und Sterninstallation bei 2Draht

Beim ELCOM-2Draht-System sind unterschiedliche Leitungsstrukturen möglich. Dazu zählen unter anderem Durchgangs-, Stich- und Sterninstallationen. Welche Variante zur Anlage passt, hängt von Topologie, Teilnehmern und eingesetzten Systemkomponenten ab.

Bei einer Durchgangsinstallation liegen mehrere Teilnehmer entlang eines Leitungsstrangs. Stich- und Sternstrukturen trennen Leitungswege stärker voneinander. Eine sternförmige Verteilung kann die Fehlersuche und Zuordnung einzelner Leitungswege erleichtern, muss aber ebenfalls entsprechend der Systemvorgaben aufgebaut sein.

Leitungstyp und Leitungslänge prüfen

Für eine zuverlässige Funktion reicht die Aderzahl allein nicht aus. Verschiedene Kabel besitzen unterschiedliche elektrische Eigenschaften, weshalb sich auch zulässige Leitungslängen und Einsatzgrenzen unterscheiden können. Ich würde deshalb möglichst Kabeltyp und relevante Leitungslängen vor der Planung erfassen.

Pauschale Aussagen wie „ELCOM 2Draht funktioniert bis 150 Meter“ sind ohne weitere Einordnung zu grob. Die tatsächlich zulässige Strecke hängt unter anderem von Leitung, Anlagenabschnitt und Systemaufbau ab. Bei längeren oder unbekannten Leitungswegen sollte deshalb mit den Vorgaben der konkreten ELCOM-Anlage geplant werden.

Warum 1+n anders arbeitet als ein 2-Draht-Bus

Bei ELCOM 1+n kommt eine andere Anschlusslogik zum Einsatz als beim klassischen 2-Draht-Bus. Vereinfacht gesagt werden gemeinsame Leitungen mit einer separaten Rufader je Teilnehmer kombiniert. Mit steigender Teilnehmerzahl verändert sich deshalb auch die benötigte Verkabelung.

Eine vorhandene Mehraderleitung aus einer 1+n-Anlage kann bei einer Modernisierung durchaus nützlich sein. Sie macht die angeschlossenen Geräte aber nicht automatisch mit ELCOM-2Draht-Komponenten kompatibel. Ich würde daher Leitungsnutzung und Gerätekompatibilität immer getrennt beurteilen.

Netzteil, Strangversorgung, Türöffner und Relais

Zu einer ELCOM-Anlage gehören je nach Aufbau neben Innen- und Außenstation weitere Versorgungs- und Systemkomponenten. Dazu können Netztransformatoren, Strangversorgungen, Verteiler, Auskoppler oder Relais zählen. Die Stromversorgung einer Türsprechanlage würde ich bei einem Austausch deshalb immer als Teil des Gesamtsystems mitprüfen.

Auch beim Türöffner müssen elektrische Daten und Schalttechnik zusammenpassen. Relevant sind unter anderem benötigte Spannung, Stromaufnahme und die Art des verwendeten Schaltkontakts. Einen neuen Türöffner oder ein Relais würde ich deshalb nicht allein nach mechanischer Passform auswählen.

Welche Arbeiten in fachkundige Hände gehören

Viele Vorarbeiten lassen sich durchführen, ohne in die elektrische Anlage einzugreifen. Selbst vorbereiten können Sie beispielsweise:

• Modell- und Artikelnummern von Innen- und Außenstation erfassen.
• vorhandene Systembezeichnungen wie 1+n, i2Audio oder 2Draht notieren.
• sichtbare Leitungswege und Systemkomponenten dokumentieren.
• Netzgerät und Verteiler von außen identifizieren, ohne sie zu öffnen oder daran zu arbeiten.
• mögliche Ersatzgeräte anhand der technischen Unterlagen vergleichen.

Sobald jedoch Netzspannung, fest installierte Netzgeräte oder Arbeiten im Verteiler betroffen sind, würde ich einen Elektrofachbetrieb hinzuziehen. Für Arbeiten an der fest installierten elektrischen Anlage ist außerdem § 13 der Niederspannungsanschlussverordnung relevant. Auch bei einer technisch unklaren Altanlage ist fachkundige Unterstützung sinnvoll.

Ob Sie eine Türsprechanlage selbst installieren oder einen Elektriker beauftragen sollten, hängt deshalb stark von System und Arbeiten ab. Für die Busseite sollte immer der Anschlussplan der konkreten Komponenten gelten – nicht ein allgemeines Verdrahtungsschema einer anderen Systemgeneration.

ELCOM mit App, Smartphone und IP

Bei ELCOM muss ich klar zwischen klassischen 2Draht-Lösungen und Hager intercom unterscheiden. Eine Smartphone-Anbindung gehört nicht automatisch zu jeder ELCOM-Anlage, und auch IP, WLAN und PoE beschreiben unterschiedliche Funktionen. Für eine Modernisierung sollte deshalb zuerst feststehen, welche Systemgeneration vorhanden ist.

Access Gate bei bestehenden ELCOM-2Draht-Anlagen

Für klassische ELCOM-2Draht-Anlagen gab es mit dem Access Gate eine Schnittstelle zur Anbindung von Smartphone und Tablet. Damit ließen sich bestimmte Bestandsanlagen um IP- und App-Funktionen ergänzen, ohne die komplette Türkommunikation zu ersetzen.

Für eine neue Planung würde ich das Access Gate jedoch nicht mehr als bevorzugte Smartphone-Lösung einplanen. Die entsprechenden Geräte TJA510 und TJA510N werden als Auslaufprodukte geführt. In vorhandenen Anlagen kann die Technik weiterhin relevant sein, bei einer größeren Modernisierung würde ich dagegen auch aktuelle Systemlösungen vergleichen.

Hager intercom view und intercom App

Beim aktuellen Hager intercom kann die Video-Innenstation intercom view mit der intercom App verbunden werden. Dazu wird die Innenstation in das WLAN der jeweiligen Wohnung eingebunden. Türrufe lassen sich anschließend auch am Smartphone anzeigen und annehmen; je nach Einrichtung kann darüber ebenfalls der Türöffner bedient werden.

Wichtig ist die technische Trennung: WLAN dient der App-Anbindung, ersetzt aber nicht die eigentliche Verbindung der Innenstation zur Türkommunikationsanlage. Wer gezielt eine Video Türsprechanlage mit Monitor und App sucht, sollte diese beiden Ebenen deshalb getrennt betrachten. Die Innenstation bleibt über die vorgesehene Hager-intercom-Systemtechnik angebunden.

Eine App-Anbindung bedeutet zudem nicht automatisch vollständige Cloud-Unabhängigkeit. Wer besonderen Wert auf lokale Verarbeitung oder Datenschutz legt, sollte die konkrete Funktion und Datenverarbeitung getrennt von der eigentlichen Türkommunikation betrachten. Allgemeine Hinweise zur Absicherung vernetzter Geräte finden sich auch unter Datensicherheit im Smart Home.

IP über 2Draht ist nicht klassisches ELCOM 2Draht

Die Bezeichnung „IP über 2Draht“ klingt ähnlich wie ELCOM 2Draht, beschreibt aber eine andere Technik. Beim klassischen ELCOM-System werden Audio, Video und Steuerinformationen innerhalb eines herstellerspezifischen Bussystems übertragen. Hager intercom basiert dagegen auf einer IP Türsprechanlage beziehungsweise IP-Systemarchitektur, die auf bestimmten Strecken vorhandene zwei Adern weiterverwenden kann.

Für eine Sanierung ist das interessant, weil möglicherweise keine neue Datenleitung bis in jede Wohnung verlegt werden muss. Daraus folgt jedoch keine Kompatibilität mit vorhandenen ELCOM-2Draht-Geräten. Ich würde deshalb immer zwischen weiterverwendbarer Leitung und kompatiblen Komponenten unterscheiden.

Wenn eine vollständig IP-basierte Lösung infrage kommt, bietet der IP Sprechanlage Top 10 einen breiteren Vergleich entsprechender Systeme.

PoE, PoE+ und separate Spannungsversorgung

Auf der Netzwerkseite von Hager intercom können bestimmte Komponenten über PoE oder PoE+ mit Strom versorgt werden. Dabei laufen Netzwerkdaten und Spannungsversorgung über dieselbe Ethernet-Leitung.

IP bedeutet jedoch nicht automatisch PoE. Je nach Außenstation oder Systemkomponente kann PoE, PoE+ oder alternativ eine separate 24-V-Spannungsversorgung vorgesehen sein. Vor der Auswahl von Switch, Netzteil oder Konverter würde ich deshalb immer die Anforderungen des konkreten Geräts prüfen.

ONVIF und RTSP bei Hager intercom

Hager intercom unterstützt bei aktuellen Systemständen die Einbindung externer IP-Kameras über ONVIF oder RTSP. Zusätzliche Kamerabilder können damit in die Türkommunikationsumgebung eingebunden und beispielsweise über intercom view beziehungsweise die App aufgerufen werden.

Daraus würde ich jedoch keine allgemeine NVR-, NAS- oder Smart-Home-Kompatibilität ableiten. ONVIF und RTSP beschreiben bestimmte Schnittstellen, garantieren aber nicht, dass jede Funktion mit jedem Rekorder oder jeder Drittanbieter-Plattform funktioniert. Die konkrete Gerätekombination sollte deshalb separat geprüft werden.

Welche ELCOM-Lösung sollte ich wählen?

Welche Lösung sinnvoll ist, hängt für mich vor allem davon ab, ob Sie eine bestehende Anlage reparieren, modernisieren oder vollständig ersetzen möchten. Bei einem einzelnen Defekt spricht oft viel dafür, den vorhandenen Systembestand weiterzuverwenden. Je größer der gewünschte Funktionssprung wird, desto eher lohnt sich der Vergleich mit einer aktuellen Systemlösung.

Bestehende Anlage mit defekter Innen- oder Außenstation

Ist nur eine Innen- oder Außenstation ausgefallen, würde ich zuerst nach einem direkt kompatiblen Ersatzgerät suchen. Voraussetzung ist, dass Systemgeneration und genaue Artikelnummer bekannt sind. Bei einer älteren 1+n-Anlage kann ein passendes 1+n-Haustelefon beispielsweise deutlich sinnvoller sein als ein kompletter Systemwechsel.

Bei einer Außenstation würde ich zusätzlich Einbaumaße, Gehäuse und Ruftastenanzahl prüfen. Gerade bei Unterputzlösungen kann die mechanische Kompatibilität ebenso wichtig sein wie die elektrische und systemseitige.

Modernisierung mit vorhandenen Leitungen

Bei einer umfassenderen Modernisierung sind vorhandene Leitungen ein wichtiger Ausgangspunkt. Geeignete Bestandsleitungen können Aufwand und Kosten deutlich reduzieren, weil nicht zwangsläufig neue Leitungswege geschaffen werden müssen.

Ich würde trotzdem zuerst Leitungstyp, Länge und Topologie erfassen. Danach lässt sich beurteilen, ob eine Modernisierung innerhalb der bestehenden ELCOM-Technik sinnvoll ist oder ob eine aktuelle Lösung wie Hager intercom die vorhandene Verkabelung besser für die gewünschten Funktionen nutzen kann.

Neue Audio- oder Videoanlage

Bei einer vollständigen Neuinstallation würde ich zuerst die benötigten Funktionen festlegen. Für Klingeln, Sprechen und Türöffnen kann eine Audioanlage völlig ausreichen. Soll zusätzlich sichtbar sein, wer vor der Tür steht, werden eine passende Video-Außenstation und video-taugliche Innen- und Systemkomponenten benötigt.

Für eine klassische ELCOM-Audioanlage kann ein komplettes Set wie das ELCOM REP112Y HOME AudioSet* interessanter sein als der Einzelkauf zahlreicher Komponenten. Ich würde dabei trotzdem prüfen, welche Teile tatsächlich enthalten sind und ob das Set zur Einbausituation passt.

Ich würde generell nicht allein nach maximaler Ausstattung auswählen. Erweiterbarkeit, Ersatzteilversorgung und einfacher Systemaufbau sind langfristig mindestens ebenso wichtig. Wenn Sie nicht auf ELCOM festgelegt sind, bietet der Türsprechanlagen Vergleich einen breiteren Überblick über unterschiedliche Systeme.

Anlage für mehrere Wohneinheiten

Bei mehreren Wohnungen steigen die Anforderungen an Teilnehmerzahl, Außenstation, Verteilung und Systemversorgung. Je größer die Anlage wird, desto wichtiger ist eine saubere Planung der gesamten Systemarchitektur.

Für ein Mehrfamilienhaus würde ich deshalb früh klären, wie viele Wohnungen, Innenstationen und Eingänge eingebunden werden sollen und ob spätere Erweiterungen geplant sind. Bei größeren Anlagen ist eine gut skalierbare Lösung meist wichtiger als der niedrigste Preis einzelner Komponenten. Für die konkrete Produktauswahl lassen sich im Türsprechanlagen Vergleich für Mehrfamilienhäuser verschiedene Systemansätze gegenüberstellen.

Kaufcheck vor der Bestellung

Vor einer Bestellung würde ich nicht nur das einzelne Gerät betrachten, sondern die gesamte vorhandene oder geplante Anlage. Gerade bei ELCOM verhindert eine kurze Systemprüfung viele Fehlkäufe.

Auch bei einem weitgehend abgestimmten Set wie dem ELCOM REP112Y HOME AudioSet* würde ich vor der Bestellung noch einmal System, Teilnehmerzahl, Montageart und Lieferumfang mit der geplanten Installation abgleichen.

Vor dem Preisvergleich würde ich deshalb immer drei Punkte klären: Passt die Komponente technisch zum System, ist der Lieferumfang vollständig und lässt sich die Anlage sinnvoll weiterbetreiben oder erweitern? Erst danach lässt sich ein Angebot wirklich sinnvoll vergleichen.

Häufige Fragen zu ELCOM Türsprechanlagen

Wie erkenne ich, welches ELCOM-System bei mir installiert ist?

Ich würde zuerst Artikelnummern und Typenschilder von Innenstation, Außenstation und vorhandenen Systemgeräten prüfen. Bezeichnungen wie 1+n, i2Audio, i2-BUS oder 2Draht geben häufig bereits einen guten Hinweis auf die installierte Technik.

Die Anzahl der angeschlossenen Adern allein reicht nicht für eine sichere Zuordnung. Gerade bei älteren Anlagen würde ich deshalb mehrere Komponenten gemeinsam betrachten und die Modellnummern mit den technischen Unterlagen der jeweiligen ELCOM-Systemgeneration abgleichen.

Kann ich eine alte ELCOM Innenstation einfach durch eine neue ersetzen?

Nein, eine neue ELCOM Innenstation ist nicht automatisch mit einer älteren Anlage kompatibel. Entscheidend sind Systemgeneration, Anschlussprinzip und vorhandene Systemkomponenten.

Ich würde deshalb zuerst die Artikelnummer der alten Innenstation und das vorhandene System bestimmen. Eine 1+n-Innenstation, eine klassische ELCOM-2Draht-Innenstation und eine Hager-intercom-Innenstation erfüllen zwar eine ähnliche Aufgabe, sind technisch aber nicht beliebig austauschbar.

Kann ich eine ELCOM Audioanlage auf Video umrüsten?

Eine Umrüstung von Audio auf Video kann möglich sein, hängt aber stark vom vorhandenen System ab. Bei ELCOM 2Draht sind die Voraussetzungen grundsätzlich günstiger, weil die Technik Audio und Video über denselben Bus übertragen kann.

Trotzdem müssen Video-Außenstation, Innenstation, Versorgung und Leitungsweg zusammenpassen. Ich würde daher nicht nur die Endgeräte austauschen, sondern vorher prüfen, ob die gesamte Anlage für eine Video-Erweiterung geeignet ist.

Kann ich vorhandene zwei Adern weiterverwenden?

Zwei vorhandene Adern können eine gute Ausgangslage sein, reichen als Nachweis aber nicht aus. Zusätzlich sind unter anderem Leitungstyp, Länge, Topologie und geplantes System entscheidend.

Ich würde daher immer zwischen Leitungsnutzung und Gerätekompatibilität unterscheiden. Eine vorhandene Leitung kann für eine neue Anlage geeignet sein, obwohl die angeschlossenen Altgeräte nicht weiterverwendet werden können.

Kann Hager intercom vorhandene 2-Draht-Leitungen nutzen?

Ja, Hager intercom kann geeignete vorhandene 2-Draht-Leitungen auf der Wohnungsseite weiterverwenden. Das kann bei einer Sanierung interessant sein, weil nicht zwangsläufig neue Datenleitungen bis in jede Wohnung verlegt werden müssen.

Das bedeutet jedoch keine direkte Kompatibilität mit klassischen ELCOM-2Draht-Geräten. Hager intercom arbeitet mit einer IP-basierten Systemarchitektur. Ich würde deshalb immer getrennt prüfen, welche Leitungen und welche Komponenten weiterverwendet werden können.

Kann ich eine ELCOM Türsprechanlage mit dem Smartphone verbinden?

Das hängt von der Systemgeneration ab. Für klassische ELCOM-2Draht-Anlagen gab es mit dem Access Gate eine Möglichkeit zur Smartphone-Anbindung. Bei einer neuen Planung würde ich diese Lösung jedoch nicht mehr bevorzugen, da die entsprechenden Komponenten als Auslaufprodukte geführt werden.

Beim aktuellen Hager intercom ist die Smartphone-Anbindung über intercom view und die intercom App deutlich stärker in das System integriert. Soll eine ältere Anlage ohnehin umfassend modernisiert werden, würde ich deshalb prüfen, ob App- und IP-Funktionen einen Wechsel auf eine aktuelle Systemplattform sinnvoll machen.

Kann ich 1+n-Komponenten durch ELCOM-2Draht-Komponenten ersetzen?

Nicht direkt. ELCOM 1+n und ELCOM 2Draht arbeiten mit unterschiedlichen Anschluss- und Kommunikationsprinzipien. Eine 2Draht-Innenstation ist deshalb kein direkter Ersatz für ein vorhandenes 1+n-Haustelefon.

Bei einer vollständigen Modernisierung können vorhandene Mehraderleitungen möglicherweise weiterverwendet werden, sofern das neue System dafür geeignet ist. Dann handelt es sich jedoch um einen Systemwechsel und nicht um einen einfachen Austausch einzelner 1+n-Komponenten.

Fazit: Erst das ELCOM-System bestimmen, dann Komponenten oder Modernisierung auswählen

Bei einer ELCOM Türsprechanlage würde ich immer mit der eindeutigen Systembestimmung beginnen. 1+n, i2Audio/i2-BUS, klassisches ELCOM 2Draht und Hager intercom unterscheiden sich technisch deutlich. Der Markenname ELCOM allein sagt deshalb noch nichts über die Austauschbarkeit einzelner Geräte aus.

Ist die vorhandene Technik bekannt, lässt sich deutlich besser entscheiden, ob ein gezielter Komponententausch, eine Erweiterung oder ein kompletter Systemwechsel sinnvoller ist. Gerade bei älteren Anlagen können vorhandene Leitungen weiterhin wertvoll sein, auch wenn Innen- oder Außenstationen ersetzt werden müssen.

Meine Empfehlung lautet deshalb: Erst Systemgeneration, Artikelnummern und Leitungsbestand prüfen, dann neue Komponenten auswählen. So vermeiden Sie Fehlkäufe und können eine vorhandene ELCOM-Anlage dort weiterverwenden, wo es technisch und wirtschaftlich sinnvoll ist.
