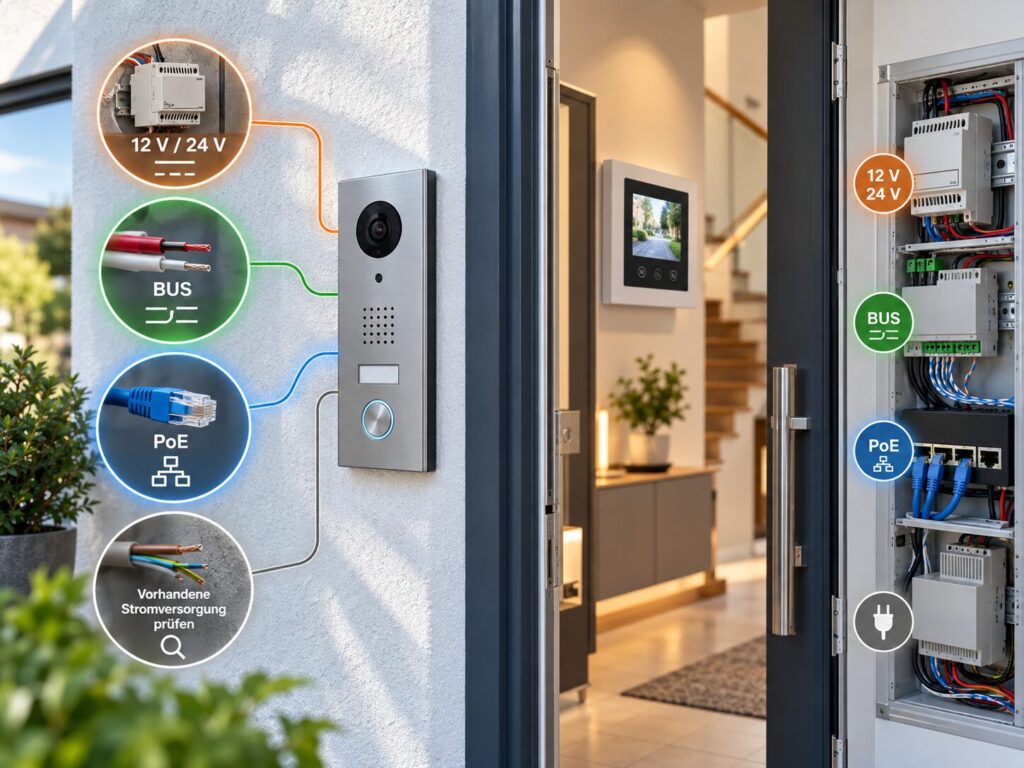

Stromversorgung einer Türsprechanlage – 12 V, 24 V, BUS oder PoE?

Die Stromversorgung ist bei einer Türsprechanlage ein zentraler Teil der Planung, wird aber häufig erst dann zum Thema, wenn Netzteil, Klingeltrafo oder PoE-Switch tatsächlich angeschlossen und verkabelt werden sollen. Dabei reicht es nicht, nur auf eine Angabe wie 12 V oder 24 V zu achten. Auch Stromart, Leistung und das Versorgungskonzept des jeweiligen Systems müssen zusammenpassen.

Ich zeige Ihnen deshalb, wie sich klassische Niedervoltversorgung, BUS und PoE unterscheiden, woran Sie eine vorhandene Stromversorgung erkennen und beurteilen können und welche Punkte bei Neubau, Nachrüstung oder beim Austausch einer alten Türsprechanlage wichtig sind. Besonders entscheidend ist: Die gleiche Voltzahl bedeutet noch nicht, dass zwei Stromversorgungen technisch austauschbar sind.

Das Wichtigste in 60 Sekunden

Bei Türsprechanlagen gibt es keine einheitliche Versorgungsspannung und kein universell passendes Netzteil. Welche Stromversorgung erforderlich ist, hängt vom jeweiligen System, den angeschlossenen Komponenten und den Herstellervorgaben ab.

• ⚡ 12 V oder 24 V sind nur Spannungsangaben. Zusätzlich müssen unter anderem AC oder DC, benötigte Stromstärke beziehungsweise Leistung und bei Gleichspannung gegebenenfalls die Polarität passen.
• 🔌 BUS ist keine feste Spannung. Bei BUS-Systemen übernimmt meist ein systemspezifisches Netz- oder Steuergerät die Versorgung und häufig weitere Aufgaben innerhalb des Systems.
• 🌐 PoE überträgt Strom und Netzwerkdaten über dasselbe Ethernetkabel. Dabei müssen der unterstützte PoE-Standard und der Leistungsbedarf der IP Türsprechanlage zusammenpassen.
• 🏠 Vorhandene Netzteile oder Klingeltrafos sollten Sie nicht ungeprüft weiterverwenden. Entscheidend sind nicht nur die Voltzahl, sondern auch Stromart, Leistung und Systemkompatibilität.
• 📏 Leitungslänge, Leiterquerschnitt und zusätzliche Verbraucher wie weitere Innenstationen, Module oder Türöffner können die Planung der Stromversorgung beeinflussen.
• ⚠️ Arbeiten an der festen 230-V-Installation gehören in fachkundige Hände. Die Niedervoltseite einer Türsprechanlage ist davon klar zu unterscheiden.

Ich empfehle Ihnen daher, die Stromversorgung immer als Teil des gesamten Türsprechanlagen-Systems zu betrachten. Erst wenn Spannung, Stromart, Leistung, Leitungen und Systemkompatibilität zusammenpassen, lässt sich eine vorhandene Versorgung sinnvoll weiterverwenden oder eine neue passend planen.

Wie wird eine Türsprechanlage mit Strom versorgt?

Türsprechanlagen können auf unterschiedliche Weise mit Energie versorgt werden. Je nach System kommt ein separates Netzteil, ein BUS-Netzgerät, PoE über das Netzwerkkabel oder bei kabellosen Geräten ein Akku zum Einsatz. Ich empfehle deshalb, zuerst das Versorgungskonzept der konkreten Anlage zu bestimmen und erst danach einzelne Spannungswerte zu beurteilen.

12 V, 24 V und andere Versorgungsspannungen

12 V und 24 V sind häufig anzutreffende Spannungsangaben, aber keine allgemeinen Standards für Türsprechanlagen. Je nach Hersteller und System können auch andere Werte vorgesehen sein. Ich würde deshalb nie allein anhand der Voltzahl ein Netzteil auswählen oder weiterverwenden.

Welche Spannung tatsächlich erforderlich ist, ergibt sich aus Typenschild und Installationsanleitung. Dort finden Sie beispielsweise die geforderte Eingangsspannung einer Außenstation oder die Daten des zugehörigen Systemnetzgeräts. Maßgeblich sind immer die Vorgaben für das konkrete Gerät und dessen System.

AC oder DC – warum die Stromart entscheidend ist

Neben der Spannung muss auch die Stromart stimmen. 12 V Wechselspannung (AC) und 12 V Gleichspannung (DC) sind nicht austauschbar. Ein vorhandener Klingeltrafo kann beispielsweise 12 V AC liefern, während eine moderne Türstation ausdrücklich 12 V DC benötigt.

Bei Gleichspannung kann zusätzlich die richtige Polarität von Plus und Minus vorgeschrieben sein. Ich empfehle deshalb, eine vorhandene Versorgung immer anhand von Spannung, AC/DC und Anschlussbelegung gemeinsam zu prüfen – nicht nur anhand der Voltzahl.

BUS und PoE sind keine Spannungsangaben

BUS und PoE stehen technisch nicht auf derselben Ebene wie 12 V oder 24 V. Bei einer BUS Türsprechanlage können Kommunikation und Stromversorgung über dieselben Adern geführt werden. Welche Spannung verwendet wird und welches Netz- oder Steuergerät erforderlich ist, bestimmt das jeweilige BUS-System.

PoE – Power over Ethernet – versorgt ein Netzwerkgerät über das Ethernetkabel mit Strom. Eine IP Türsprechanlage kann dadurch Daten und Energie über dieselbe Leitung erhalten. Entscheidend ist dabei, welchen PoE-Standard das Gerät unterstützt und welche Leistung es benötigt.

Welche Stromversorgung passt zu welchem System?

Die passende Stromversorgung ergibt sich vor allem aus der Systemtechnik der Türsprechanlage. Eine klassische Anlage mit separatem Netzteil stellt andere Anforderungen als ein 2 Draht System, eine BUS-Anlage oder eine IP Türsprechanlage mit PoE. Ich würde deshalb zuerst die Systemart bestimmen und anschließend die konkreten elektrischen Anforderungen prüfen.

Klassische Türsprechanlage mit separatem Netzteil

Klassische Audio- und Video Türsprechanlagen werden häufig über ein separates Netzteil oder Systemgerät versorgt. Dieses kann als Steckernetzteil, als Gerät für die Elektroverteilung oder als speziell zum System gehörende Komponente ausgeführt sein.

Ich würde dabei nicht von der Bauform auf die elektrische Eignung schließen. Zwei äußerlich ähnliche Netzteile können sich bei Spannung, Stromart und verfügbarer Leistung deutlich unterscheiden. Entscheidend sind deshalb die elektrischen Daten und die Freigabe für das jeweilige System.

2 Draht Türsprechanlage und BUS-System

Bei vielen 2 Draht Türsprechanlagen laufen Versorgung und Kommunikation über dieselben beiden Adern. Das kann besonders bei einer Nachrüstung im vorhandenen Leitungsbestand interessant sein, weil vorhandene Leitungen teilweise weitergenutzt werden können. Zwei vorhandene Adern allein sagen jedoch nichts über die Kompatibilität mit einem bestimmten 2-Draht-System aus.

Bei BUS-Systemen gehört das Netz- oder Steuergerät häufig fest zur Systemarchitektur. Es stellt nicht nur elektrische Energie bereit, sondern kann zugleich Kommunikation und Steuerfunktionen übernehmen. Ich würde ein solches BUS-Netzgerät daher niemals wie ein beliebiges Standardnetzteil ersetzen.

IP Türsprechanlage mit PoE

PoE ist für eine IP Türsprechanlage eine besonders praktische Versorgungslösung, weil Strom und Netzwerkdaten über dasselbe Ethernetkabel übertragen werden. Dadurch kann an der Türstation eine zusätzliche separate Stromleitung entfallen.

Voraussetzung ist eine geeignete PoE-Quelle, beispielsweise ein PoE-Switch oder ein PoE-Injektor. Zusätzlich müssen PoE-Standard und verfügbare Leistung zum Endgerät passen. Eine vorhandene Netzwerkbuchse bedeutet deshalb noch nicht automatisch, dass dort auch eine passende PoE-Versorgung zur Verfügung steht.

WLAN Türsprechanlage mit Netzteil oder Akku

WLAN beschreibt nur die drahtlose Datenübertragung und nicht die Stromversorgung. Viele WLAN Türsprechanlagen benötigen deshalb weiterhin ein Netzteil oder eine andere feste Stromversorgung, obwohl sie ohne Netzwerkkabel mit dem Heimnetz kommunizieren.

Andere Geräte arbeiten mit Akku oder Batterien und benötigen keine dauerhaft angeschlossene Stromleitung an der Außenstation. Dafür müssen Sie Ladeintervalle, Nutzungsintensität und mögliche Temperatureinflüsse berücksichtigen. Ich empfehle deshalb, WLAN-Verbindung und Energieversorgung immer getrennt voneinander zu planen.

Kann die vorhandene Stromversorgung weiterverwendet werden?

Eine vorhandene Stromversorgung kann manchmal weiterverwendet werden, sollte aber nie allein deshalb übernommen werden, weil sie bereits zur alten Klingel- oder Türsprechanlage gehört. Ich empfehle, zuerst Trafo, Netzteil oder Systemgerät eindeutig zu identifizieren und anschließend dessen elektrische Daten mit den Vorgaben der neuen Anlage zu vergleichen.

Klingeltrafo und vorhandenes Netzteil identifizieren

Beginnen würde ich mit dem Typenschild des vorhandenen Trafos oder Netzteils. Wichtig sind vor allem Ausgangsspannung, AC oder DC sowie die maximal lieferbare Stromstärke oder Leistung. Bei älteren Klingelanlagen findet sich häufig ein einfacher Klingeltransformator, während Türsprechanlagen auch Gleichspannungsnetzteile oder systemspezifische Versorgungsgeräte verwenden.

Ebenso wichtig ist die Funktion der vorhandenen Komponente. Ein Gerät, das äußerlich wie ein Netzteil wirkt, kann bei einer BUS Türsprechanlage zusätzlich Kommunikations- oder Steuerungsaufgaben übernehmen. Ein solches Systemgerät lässt sich deshalb nicht allein anhand ähnlicher Spannungswerte durch ein Standardnetzteil ersetzen.

Warum die gleiche Voltzahl allein nicht genügt

Eine passende Voltzahl ist nur eine von mehreren Voraussetzungen. Liefert der vorhandene Klingeltrafo beispielsweise 12 V AC, während die neue Türstation 12 V DC benötigt, sind beide Versorgungen trotz identischer Spannungsangabe nicht austauschbar.

Auch bei passender Spannung und Stromart muss die verfügbare Leistung ausreichen. Benötigt die neue Anlage zusätzliche Energie für Kamera, Display oder weitere Komponenten, kann eine ältere Versorgung zu schwach sein. Ich würde deshalb nie aus „12 V vorhanden“ automatisch auf „12 V geeignet“ schließen.

AC/DC, Leistung und Polarität prüfen

Bei Gleichspannung kann zusätzlich die Polarität entscheidend sein. Plus und Minus müssen dann entsprechend der Herstellerangaben angeschlossen werden. Bei Wechselspannung gibt es diese feste Plus-/Minus-Zuordnung nicht.

Die Leistung der Stromversorgung muss zum tatsächlichen Bedarf des Systems passen. Dabei können neben Außen- und Innenstation auch Zusatzmonitore, Erweiterungsmodule oder andere mitversorgte Komponenten relevant sein. Welche Verbraucher tatsächlich über dasselbe Netzgerät laufen, hängt vom jeweiligen Systemaufbau ab.

Wann ein neues Netz- oder Systemgerät notwendig ist

Ein Austausch ist erforderlich, wenn elektrische Daten oder Systemanforderungen nicht zusammenpassen. Das betrifft insbesondere falsche Spannung oder Stromart, zu geringe Leistung sowie fehlende Systemkompatibilität.

Bei einem Wechsel auf eine andere Systemtechnik würde ich das vorhandene Netz- oder Steuergerät grundsätzlich neu bewerten. Systemspezifische BUS-Komponenten können meist nicht einfach in ein anderes System übernommen werden. Auch bei einem sehr alten, beschädigten oder nicht eindeutig identifizierbaren Netzteil ist ein passendes neues Gerät in der Regel die sinnvollere Lösung.

Netzteil und Leistung richtig dimensionieren

Für die richtige Dimensionierung müssen mehrere Werte zusammenpassen. Ich berücksichtige dabei Spannung, Stromstärke und Leistung und prüfe zusätzlich, welche Komponenten tatsächlich über dieselbe Stromversorgung betrieben werden.

Spannung, Stromstärke und Watt verstehen

Die Spannung in Volt muss zur Vorgabe des Geräts passen. Die Stromstärke in Ampere oder Milliampere beschreibt vereinfacht, wie viel Strom eine Versorgung bereitstellen kann beziehungsweise ein Verbraucher benötigt. Die elektrische Leistung wird in Watt angegeben.

Bei Gleichspannung gilt vereinfacht: Leistung = Spannung × Stromstärke. Benötigt ein Gerät beispielsweise 12 V und 1 A, entspricht das rechnerisch 12 W. Ich würde diese Rechnung jedoch nur zur Einordnung nutzen: Herstellerangaben und Systemfreigaben haben immer Vorrang.

Steckernetzteil, Hutschienen-Netzteil oder Systemnetzgerät?

Welche Bauform sinnvoll ist, hängt von Anlage, Systemtechnik und Installationsort ab. Grundsätzlich begegnen Ihnen vor allem drei Varianten:

• Steckernetzteil: praktisch bei einfachen Anlagen, wenn eine geeignete Steckdose vorhanden ist und der Hersteller diese Versorgungsart vorsieht.
• Hutschienen-Netzteil: für die feste Unterbringung in einer geeigneten Verteilung; elektrische Daten und Einbausituation müssen zur Anlage passen.
• Systemnetzgerät: speziell für eine bestimmte Türsprechanlage oder Systemfamilie vorgesehen und häufig zusätzlich für Steuerungs- oder Kommunikationsaufgaben zuständig.

Ein Systemnetzgerät ist deshalb nicht einfach ein Netzteil in anderer Bauform. Besonders bei BUS-Systemen kann es Versorgung, Kommunikation und Steuerfunktionen miteinander verbinden. Ich empfehle, zuerst die Systemvorgaben zu prüfen und erst danach die passende Versorgungsart auszuwählen.

Leitungslänge und Leiterquerschnitt berücksichtigen

Mit zunehmender Leitungslänge kann der Spannungsabfall relevant werden. Wie stark er ausfällt, hängt unter anderem von Leiterquerschnitt, Stromaufnahme und Leitungslänge ab. Bei ungünstiger Auslegung kann am Endgerät weniger Spannung ankommen als vorgesehen.

Pauschale Maximalstrecken oder Mindestquerschnitte sind deshalb wenig hilfreich. Hersteller geben für ihre Systeme konkrete Leitungsarten, Querschnitte und zulässige Strecken vor. Gerade bei vorhandenem Klingeldraht für die Türsprechanlage würde ich diese Grenzwerte vor einer Weiterverwendung sorgfältig prüfen.

Innenstationen und Zusatzmodule mit einplanen

Zusätzliche Innenstationen oder Erweiterungsmodule können den Leistungsbedarf erhöhen. Besonders Komponenten mit Display, Kamera, Netzwerkfunktionen oder weiterer Elektronik können die benötigte Gesamtleistung beeinflussen.

Ich würde deshalb nicht nur die Außenstation betrachten, sondern den geplanten Endausbau der Anlage. Wenn später weitere Innenstationen oder Module ergänzt werden sollen, sollte das bereits bei der Dimensionierung der Versorgung berücksichtigt werden.

Türöffner separat oder über das System versorgen?

Der Türöffner wird nicht bei jeder Türsprechanlage auf dieselbe Weise versorgt. Manche Systeme stellen eine passende Versorgung bereit, andere steuern über ein Relais lediglich eine separate Stromquelle für den Türöffner.

Ich empfehle deshalb, den Türöffner als eigenen Bestandteil der Stromplanung zu behandeln. Entscheidend ist, ob das System ihn direkt speist, über eine separate Versorgung betreibt oder nur über einen potentialfreien Kontakt ansteuert. Ohne Kenntnis dieses Aufbaus sollte seine Leistungsaufnahme nicht einfach zur Sprechanlage addiert werden.

PoE als Stromversorgung für IP Türsprechanlagen

PoE ist bei IP Türsprechanlagen eine besonders praktische Stromversorgung, weil Netzwerkdaten und Energie über dasselbe Ethernetkabel übertragen werden. Dadurch lässt sich die Türstation mit nur einer Netzwerkleitung anbinden. Ich halte PoE vor allem dann für sinnvoll, wenn bereits eine strukturierte LAN-Verkabelung vorhanden ist oder ohnehin neu geplant wird.

Strom und Daten über ein Netzwerkkabel

Power over Ethernet überträgt Daten und elektrische Leistung gemeinsam über das Netzwerkkabel. Eine geeignete IP Türsprechanlage benötigt dadurch an der Außenstation häufig keine separate Niedervoltleitung oder Steckdose.

Voraussetzung ist, dass die Türstation PoE unterstützt und die Netzwerkstrecke entsprechend ausgelegt ist. Eine normale LAN-Buchse liefert nicht automatisch Strom. Die Versorgung muss von einem PoE-fähigen Switch oder einem vorgeschalteten PoE-Injektor bereitgestellt werden.

PoE-Standard und Leistungsbedarf abgleichen

Nicht jede PoE-Quelle kann dieselbe Leistung bereitstellen. Deshalb müssen PoE-Standard und Leistungsbedarf der Türsprechanlage zusammenpassen. Je nach Modell genügt klassisches PoE, während andere Geräte eine leistungsfähigere PoE+-Versorgung benötigen.

Ich empfehle, die Angaben von Türstation und PoE-Quelle direkt miteinander zu vergleichen. Dabei zählt nicht nur die Bezeichnung des Standards, sondern auch die tatsächlich benötigte Leistung. Wenn Sie geeignete Modelle gegenüberstellen möchten, finden Sie diese im IP Sprechanlage Top 10.

PoE-Switch oder PoE-Injektor?

Welche Lösung besser passt, hängt vor allem davon ab, wie viele PoE-Geräte Sie versorgen möchten. Die Unterschiede zwischen PoE-Switch und PoE-Injektor für Türsprechanlagen sind besonders relevant, wenn das Netzwerk später erweitert werden soll:

• PoE-Injektor für ein einzelnes Gerät: Ist bereits ein normaler Netzwerk-Switch vorhanden und soll lediglich eine IP Türsprechanlage mit PoE versorgt werden, kann beispielsweise ein TP-Link TL-PoE160S PoE+ Injektor* zwischen Netzwerk und Endgerät eingesetzt werden. Voraussetzung ist, dass PoE-Standard und Leistungsbedarf zur Türstation passen.
• PoE-Switch für mehrere Geräte: Sollen neben der Türsprechanlage beispielsweise auch PoE Kameras versorgt werden, ist ein TP-Link TL-SG1005P PoE-Switch* meist die übersichtlichere Lösung. Dabei müssen PoE-Standard, Gesamtleistungsbudget und Anzahl der gleichzeitig versorgten Geräte berücksichtigt werden.

Alternative Versorgung per Netzteil nur nach Herstellerfreigabe

Einige IP Türsprechanlagen unterstützen neben PoE auch eine separate Stromversorgung, etwa über ein DC-Netzteil. Das bedeutet jedoch nicht automatisch, dass beide Versorgungsarten beliebig kombiniert werden dürfen.

Ich würde PoE und externes Netzteil nur dann gleichzeitig verwenden, wenn der Hersteller dies ausdrücklich freigibt. Bei manchen Geräten sind beide Varianten lediglich als Alternativen vorgesehen. Maßgeblich ist deshalb immer die Installationsanleitung des konkreten Modells.

Stromversorgung bei Neubau, Nachrüstung und Austausch planen

Die passende Stromversorgung hängt stark von der Ausgangssituation ab. Im Neubau lassen sich Systemtechnik, Leitungswege und Netzwerkinfrastruktur von Anfang an gemeinsam planen. Bei Nachrüstung oder Austausch sollte dagegen zuerst der vorhandene Bestand aus Leitungen, Netzteilen und Systemkomponenten erfasst werden.

Neubau – Stromversorgung zusammen mit dem System festlegen

Im Neubau sollte die Stromversorgung gemeinsam mit der Systemtechnik geplant werden. Wer früh entscheidet, ob eine klassische, BUS-basierte oder IP Türsprechanlage eingesetzt werden soll, kann Leitungswege, Verteilerplatz und Netzwerkanschlüsse passend vorbereiten.

Ich würde außerdem spätere Erweiterungen bereits mitdenken. Weitere Innenstationen, Kameras oder Zutrittsmodule können zusätzliche Leistung oder Leitungen erfordern. Eine ausreichende Reserve bei Infrastruktur und Platz erleichtert spätere Ergänzungen deutlich.

Nachrüstung – vorhandene Leitungen und Versorgung prüfen

Bei einer Nachrüstung im Altbau oder Bestand steht zuerst die Bestandsaufnahme im Vordergrund. Vorhandene Klingeldrähte, Netzteile, Klingeltrafos oder Netzwerkkabel können weiterverwendbar sein, wenn elektrische Werte, Leitungseigenschaften und Systemanforderungen tatsächlich zusammenpassen.

Ich würde dabei nicht nur die Anzahl der vorhandenen Adern betrachten. Leitungslänge, Leiterquerschnitt, bisherige Stromversorgung und gewünschte Systemtechnik müssen gemeinsam bewertet werden. Ein vorhandener Leitungsweg kann sehr nützlich sein, ohne dass deshalb auch das alte Netzteil geeignet ist.

Alte Türsprechanlage ersetzen – bestehende Komponenten nicht ungeprüft übernehmen

Beim Ersetzen einer alten Türsprechanlage sollten Leitungen, Netzgerät und Türöffner getrennt beurteilt werden. Es ist durchaus möglich, dass die vorhandene Verkabelung weiterverwendet werden kann, während Netzteil oder Systemgerät ersetzt werden müssen.

Besonders bei einem Wechsel auf eine andere Systemtechnik würde ich keine Komponente allein wegen ähnlicher Spannungs- oder Anschlusswerte übernehmen. Ein altes BUS- oder Systemnetzgerät kann zusätzliche Steuerfunktionen übernehmen oder elektrisch anders arbeiten als die neue Anlage erwartet. Maßgeblich sind deshalb die Anforderungen des neuen Systems.

Sicherheit bei der Stromversorgung

Bei der Stromversorgung einer Türsprechanlage müssen Niedervoltseite und feste 230-V-Installation klar getrennt betrachtet werden. Viele Türstationen und Innenmodule arbeiten zwar mit Schutzkleinspannung, das zugehörige Netz- oder Steuergerät kann auf seiner Eingangsseite jedoch direkt mit 230 V versorgt werden. Ich empfehle deshalb, vor jeder Arbeit eindeutig zu klären, an welchem Teil der Versorgung Sie tatsächlich arbeiten.

Typenschild und Installationsanleitung richtig lesen

Typenschild und Installationsanleitung sind die wichtigsten Grundlagen für die Beurteilung der Stromversorgung. Prüfen Sie insbesondere:

• Spannung: Welche Eingangs- beziehungsweise Versorgungsspannung ist vorgesehen?
• AC oder DC: Benötigt das Gerät Wechsel- oder Gleichspannung?
• Stromstärke oder Leistung: Welchen Bedarf gibt der Hersteller an?
• Polarität: Müssen bei Gleichspannung Plus und Minus eindeutig zugeordnet werden?
• Zulässiger Spannungsbereich: Gibt der Hersteller einen Bereich statt eines einzelnen Wertes vor?

Bei System- und BUS-Geräten reichen die elektrischen Einzelwerte allein nicht immer aus. Ein Netz- oder Steuergerät kann zusätzlich Kommunikations- oder Steuerfunktionen übernehmen und muss deshalb zum jeweiligen System passen. Ich würde vorhandene Komponenten daher nicht allein aufgrund ähnlicher Spannungs- oder Leistungswerte ersetzen.

Schutzkleinspannung und 230-V-Netzseite unterscheiden

Die eigentliche Türsprechanlage arbeitet häufig auf der Schutzkleinspannungsseite. Diese wird beispielsweise von einem Steckernetzteil, Hutschienen-Netzteil oder Systemnetzgerät bereitgestellt. Daraus darf jedoch nicht geschlossen werden, dass die gesamte Installation ausschließlich mit Kleinspannung arbeitet.

Ein Netzgerät kann beispielsweise primär an 230 V angeschlossen sein und sekundär die benötigte Niedervolt- oder BUS-Spannung bereitstellen. Ich würde deshalb Anschlussarbeiten an der Geräteseite klar von Eingriffen in die feste Netzinstallation unterscheiden.

Wann Arbeiten in fachkundige Hände gehören

Sobald die feste 230-V-Elektroinstallation verändert, erweitert oder neu angeschlossen werden muss, gehört dieser Teil in fachkundige Hände. Für Arbeiten an der elektrischen Anlage gelten zudem die Anforderungen der Niederspannungsanschlussverordnung. Das betrifft insbesondere feste Anschlüsse in Verteilungen, Änderungen an Stromkreisen oder Arbeiten an Netzleitungen.

Auch auf der Niedervoltseite gelten die Vorgaben des jeweiligen Systems. Wenn Netzgerät, Leitungsführung oder vorhandene Installation nicht eindeutig identifiziert werden können, würde ich vor dem Anschließen eine fachliche Prüfung vorziehen, statt mit vermuteten Spannungs- oder Anschlusswerten zu arbeiten.

Typische Fehler bei der Stromversorgung einer Türsprechanlage

Fehler entstehen häufig nicht durch die Türsprechanlage selbst, sondern durch eine unpassende oder falsch geplante Versorgung. Besonders kritisch sind Verwechslungen bei AC und DC, zu geringe Leistung und vermeintlich passende Ersatzkomponenten, die elektrisch oder systemseitig nicht kompatibel sind.

AC und DC verwechseln

Gleiche Voltzahl bedeutet nicht gleiche Stromversorgung. Ein vorhandener Klingeltrafo mit 12 V AC ist nicht automatisch für eine Türstation geeignet, die 12 V DC verlangt.

Ich würde deshalb Spannung und Stromart immer gemeinsam prüfen. Bei Gleichspannung kann zusätzlich die korrekte Polarität erforderlich sein.

Netzteil zu schwach dimensionieren

Ein Netzteil kann die richtige Spannung liefern und trotzdem zu wenig Strom beziehungsweise Leistung bereitstellen. Weitere Innenstationen, Displays oder Erweiterungsmodule können den Gesamtbedarf des Systems deutlich erhöhen.

Ich würde deshalb alle Komponenten berücksichtigen, die tatsächlich aus derselben Stromversorgung gespeist werden, statt nur den Bedarf der Außenstation zu betrachten.

Beliebiges Netzteil für ein BUS-System verwenden

Ein BUS-Netzgerät ist häufig mehr als eine reine Stromquelle. Es kann zusätzlich Kommunikation, Steuerung oder weitere Systemfunktionen übernehmen. Ein Standardnetzteil mit scheinbar passender Ausgangsspannung ist deshalb kein automatischer Ersatz.

Bei BUS-Systemen würde ich die vorgesehene Systemversorgung oder ausdrücklich freigegebene Alternativen verwenden. Das reduziert das Risiko von Funktionsstörungen und Inkompatibilitäten.

PoE-Standard und Leistungsbedarf nicht prüfen

Auch bei PoE reicht die Angabe „PoE-fähig“ allein nicht aus. Switch oder Injektor müssen den benötigten PoE-Standard und ausreichend Leistung für die Türstation bereitstellen.

Bei mehreren PoE-Geräten ist zusätzlich das gesamte Leistungsbudget des Switches wichtig. Ein geeigneter einzelner Port bedeutet nicht automatisch, dass alle angeschlossenen Geräte gleichzeitig mit ausreichender Leistung versorgt werden können.

Türöffner oder Zusatzgeräte bei der Leistung vergessen

Türöffner, Zusatzmonitore und Erweiterungsmodule können die Stromplanung verändern. Sie werden jedoch nicht bei jedem System aus derselben Quelle wie die Türstation versorgt.

Ich würde deshalb für jeden Zusatzverbraucher prüfen, woher seine Versorgung kommt und wie er angesteuert wird. Erst dann lässt sich beurteilen, ob die vorhandene Stromquelle ausreicht oder eine separate Versorgung erforderlich ist.

Häufige Fragen zur Stromversorgung von Türsprechanlagen

Welche Spannung braucht eine Türsprechanlage?

Für Türsprechanlagen gibt es keine einheitliche Versorgungsspannung. Je nach System können beispielsweise 12 V, 24 V oder andere Werte vorgesehen sein. Ich empfehle, immer Typenschild und Installationsanleitung des konkreten Geräts zu prüfen.

Neben der Spannung müssen auch AC oder DC, Stromstärke beziehungsweise Leistung und gegebenenfalls die Polarität zur Anlage passen. Die Voltzahl allein reicht für die Beurteilung nicht aus.

Kann ich einen alten Klingeltrafo für eine neue Türsprechanlage verwenden?

Ein vorhandener Klingeltrafo kann nur weiterverwendet werden, wenn seine elektrischen Daten zur neuen Anlage passen. Gerade wenn eine Klingelanlage durch eine Türsprechanlage ersetzt wird, kann ein alter Trafo beispielsweise 12 V AC liefern, während die neue Türstation ausdrücklich 12 V DC benötigt.

Ich würde deshalb Spannung, Stromart und verfügbare Leistung gemeinsam prüfen. Auch Zustand und Systemanforderungen spielen eine Rolle. Die gleiche Voltzahl ist noch keine Kompatibilitätsgarantie.

Braucht eine BUS Türsprechanlage ein eigenes Netzteil?

Viele BUS Türsprechanlagen benötigen ein zum System gehörendes Netz- oder Steuergerät. Dieses übernimmt häufig nicht nur die Stromversorgung, sondern zusätzlich Kommunikations- oder Steuerungsfunktionen innerhalb des BUS-Systems.

Ich würde ein solches Gerät deshalb nicht durch ein beliebiges Standardnetzteil ersetzen. Maßgeblich sind die vom Hersteller vorgesehenen oder ausdrücklich freigegebenen Systemkomponenten.

Braucht eine PoE Türsprechanlage zusätzlich ein Netzteil?

Wird eine IP Türsprechanlage aus meinem Vergleich vollständig über PoE versorgt, ist für die Türstation normalerweise kein zusätzliches Netzteil erforderlich. Strom und Netzwerkdaten werden dann gemeinsam über das Ethernetkabel übertragen.

Voraussetzung ist eine passende PoE-Quelle mit ausreichender Leistung. Unterstützt das Gerät alternativ eine externe Stromversorgung, kann je nach Installation ein Netzteil anstelle von PoE genutzt werden.

Kann eine Türsprechanlage gleichzeitig über PoE und Netzteil versorgt werden?

Ob PoE und ein externes Netzteil gleichzeitig verwendet werden dürfen, ist modellabhängig. Bei manchen Geräten sind beide Varianten ausschließlich alternative Versorgungswege, während eine parallele Nutzung bei anderen ausdrücklich vorgesehen sein kann.

Ich würde deshalb beide Stromquellen nur dann gleichzeitig anschließen, wenn die Installationsanleitung dies ausdrücklich erlaubt. Ohne Herstellerfreigabe sollte keine parallele Versorgung angenommen werden.

Wie erkenne ich, ob ein Netzteil genügend Leistung liefert?

Vergleichen Sie die Ausgangsdaten des Netzteils mit dem Bedarf aller Komponenten, die tatsächlich darüber versorgt werden. Relevant sind vor allem Spannung, maximal lieferbare Stromstärke und Leistung.

Bei mehreren Innenstationen oder Zusatzmodulen würde ich den Gesamtbedarf des Systems betrachten und die vom Hersteller genannten Grenzwerte berücksichtigen. Ein Netzteil kann die richtige Spannung liefern und trotzdem ungeeignet sein, wenn seine Leistung nicht ausreicht.

Fazit: Die passende Stromversorgung hängt vom gesamten System ab

Bei der Stromversorgung einer Türsprechanlage entscheidet nicht allein die Voltzahl. Erst das Zusammenspiel aus Spannung, AC oder DC, Leistung, Systemtechnik und Verkabelung zeigt, ob ein Netzteil, eine BUS-Versorgung oder PoE tatsächlich passt.

Ich empfehle deshalb, vor Neuinstallation, Nachrüstung oder Austausch immer das komplette Versorgungskonzept zu prüfen. Ein vorhandener Klingeltrafo, ein altes Netzteil oder eine bestehende PoE-Infrastruktur kann weiter nutzbar sein – aber nur, wenn die technischen Vorgaben des neuen Systems erfüllt werden.

Besonders bei einem Systemwechsel und bei Arbeiten an der festen 230-V-Installation sollten Sie nicht mit vermuteter Kompatibilität arbeiten. Eine saubere Prüfung verhindert Fehlfunktionen, ungeeignete Ersatzkomponenten und unnötige Umbauten.
